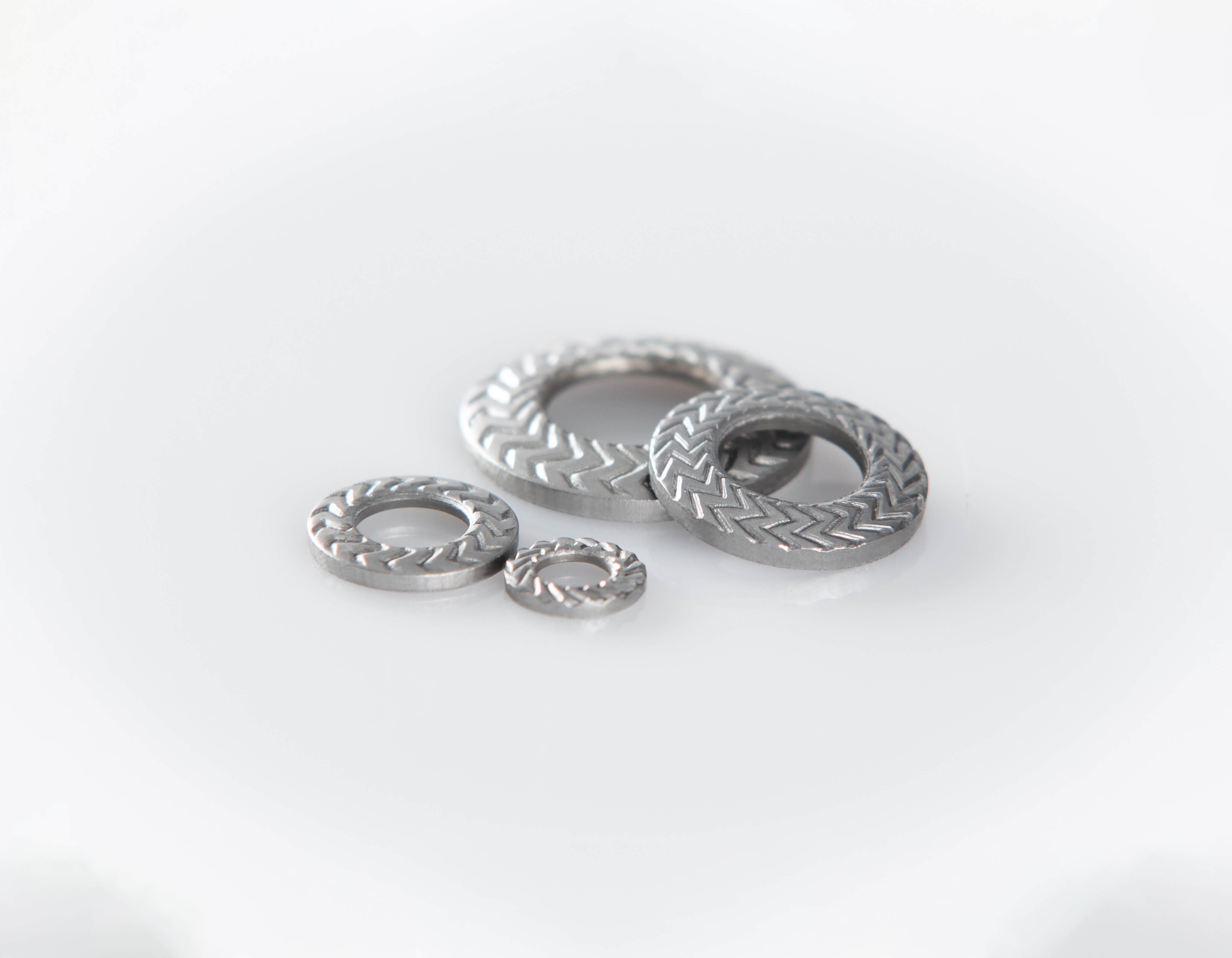

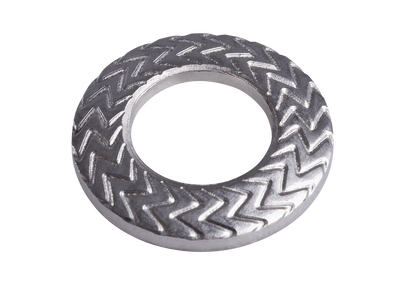

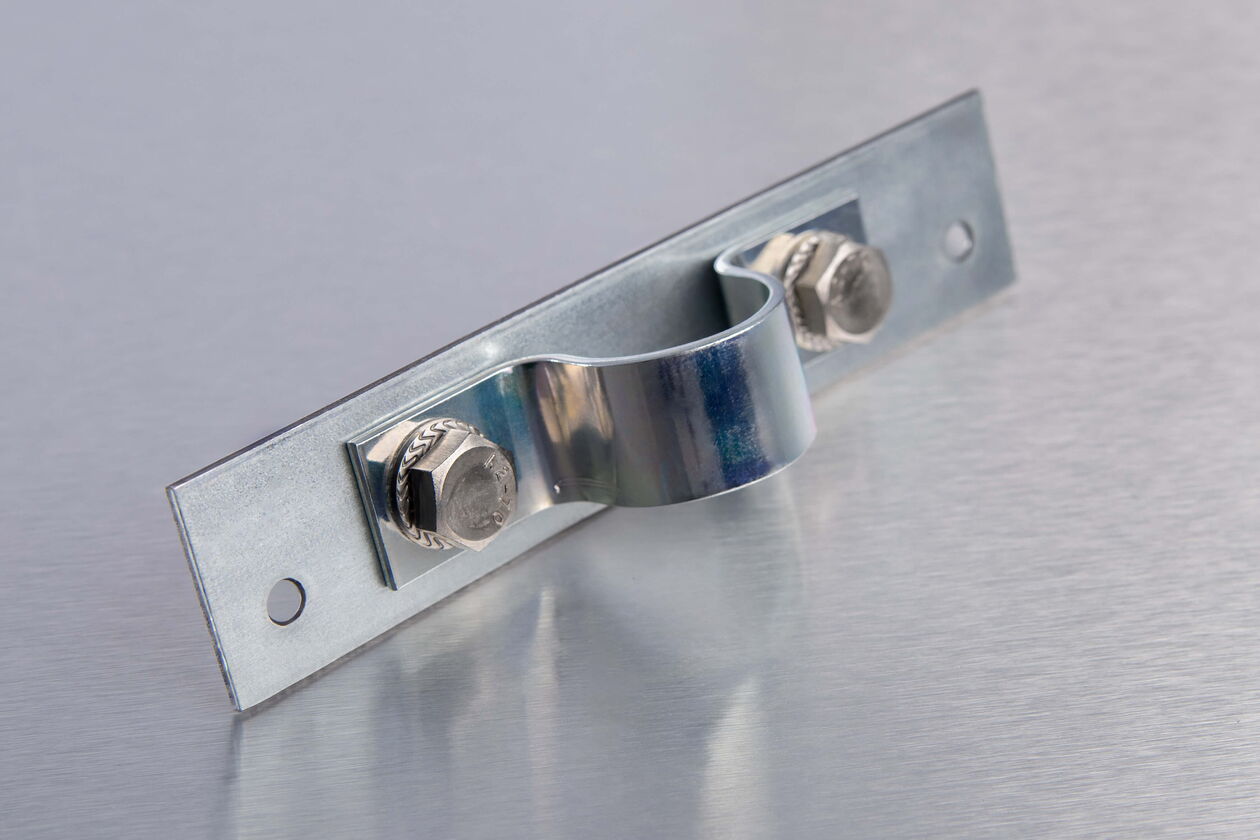

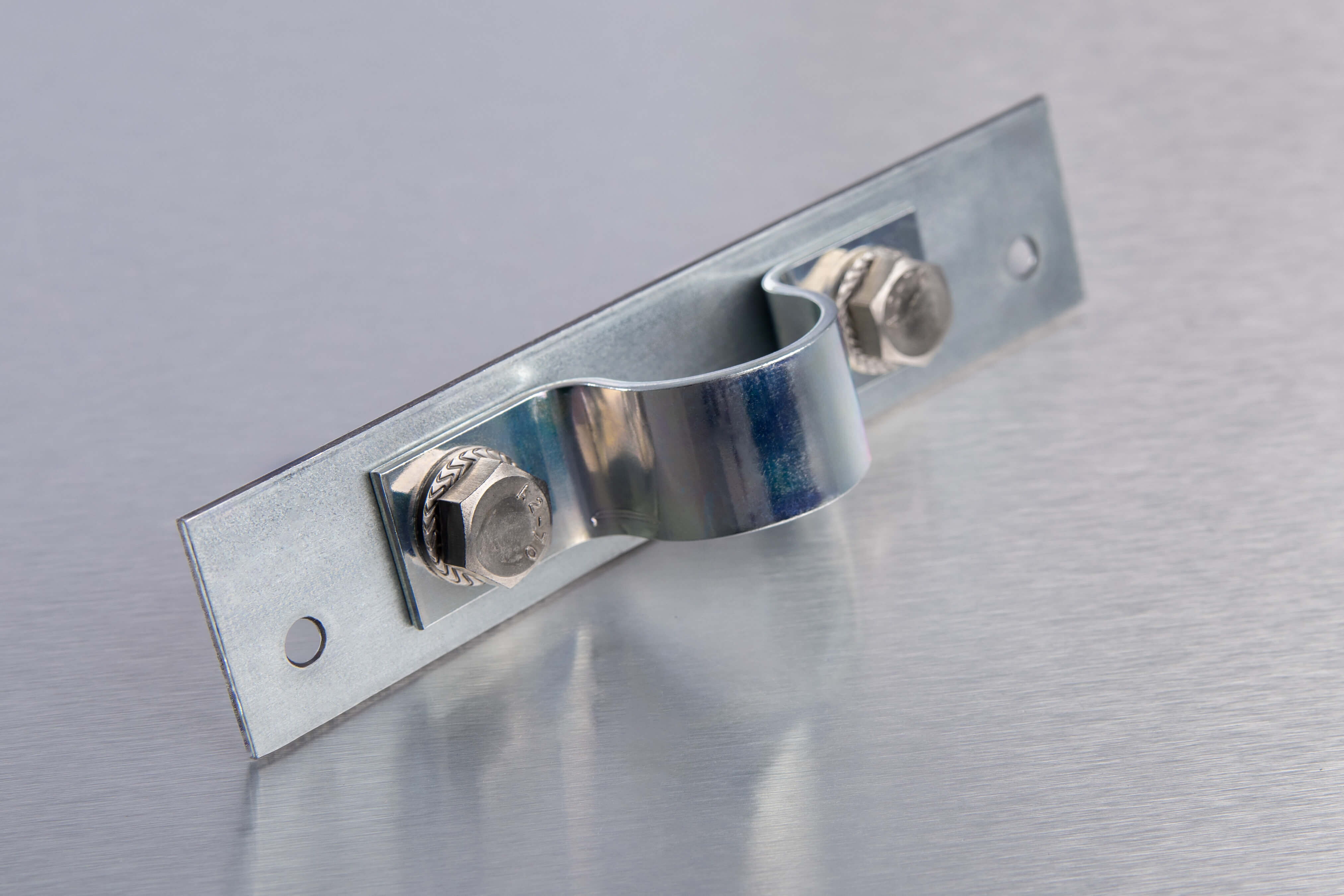

NSK-SFestigkeitsklassen < 8.8
Einsatzbereiche
- Kraftschlüssige Schraubenverbindungen für statische und dynamische Übertragung der Betriebsbelastung über die verspannten Bauteile mit niedrigen Festigkeitsklassen unter 8.8
- Optimal für die Substitution von Verbindungselementen, deren Normen zurückgezogen sind:

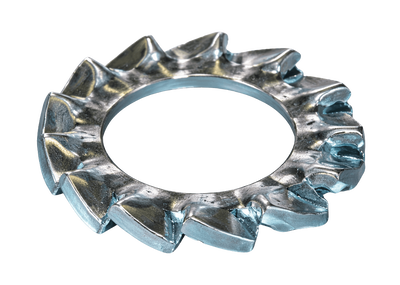

- Fächerscheiben (DIN 6798)
- Federringen / Profilringen (DIN 127,128, 6905, 7980)
- Feder- und Profilscheiben (DIN 137, 6904)

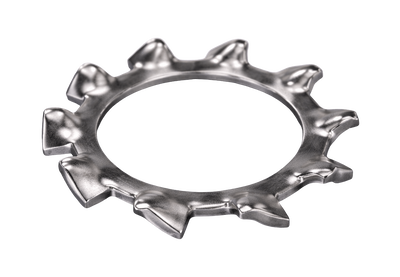

- Zahnscheiben (DIN6797, 6906)
Vorteile der NSK-S (multifunktional)
- Vorspannkraftstabilität über den gesamten Lebenszyklus
Erhält und stabilisiert die Vorspannkraft trotz Setz-, Kriech- und Relaxationsprozessen – nicht nur Sicherung gegen Losdrehen. - Multifunktion statt Zielkonflikt
Kombiniert Lockerungssicherheit (elastische Nachgiebigkeit) und Losdrehsicherheit in einem System – statt funktionaler Einschränkungen klassischer Sicherungselemente. - Erhöhte Gleitfestigkeit und Funktionssicherheit
Verbessert die Lastübertragung und erhöht die Sicherheit gegen Gleiten und Aufklappen der Verbindung.
- Idealer Einsatzbereich bei Schraubenverbindungen mit niedrigen Festigkeitsklassen
Definierte Reibungsbedingungen und eine optimierte Federcharakteristik ermöglichen den sicheren Einsatz niedrigerer Festigkeitsklassen wie 5.6. - Zuverlässig unter dynamischen und realen Einsatzbedingungen
Sichert Schraubenverbindungen auch bei Vibrationen, wechselnden Lasten und Grenzbeanspruchungen. - Montage- und kosteneffizientes Systemdesign
Reduziert Bauteilvielfalt, optimiert den Materialeinsatz und senkt nachhaltig die Gesamt- und Prozesskosten bei gleichzeitig erhöhter Betriebssicherheit.
Unterschied zwischen der Sperrkantscheibe und der NSK-Scheibe

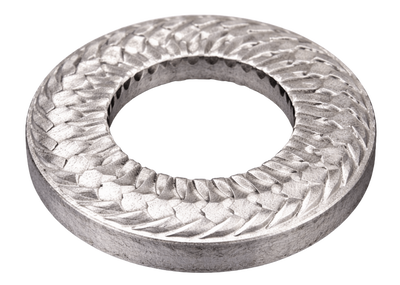

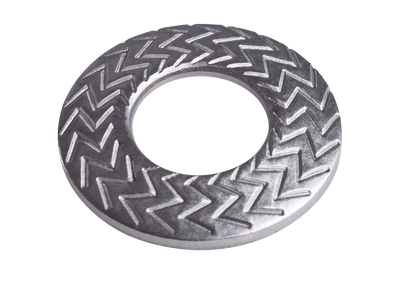

Sperrkantscheibe
Die Sperrkantscheibe wurde Anfang der 1990er-Jahre als reines Losdrehsicherungselement für Schraubenverbindungen entwickelt.
Sie entsprach dem damaligen Stand der Technik, z.B. gemäß der heute nicht mehr aktuellen BN 208 010. Sperrkantscheiben haben keinen nennenswerten Einfluss auf die Systemnachgiebigkeit oder die Lockerungssicherheit und gelten daher nicht mehr als Stand der Technik.
NSK-Scheibe
Moderne Schraubenverbindungen stellen heute deutlich höhere Anforderungen an Vorspannkraftstabilität, Systemnachgiebigkeit und Funktionssicherheit.
Die NSK-Scheibe wurde entwickelt, um diese erweiterten Anforderungen an Schraubenverbindungen zu erfüllen. Sie ist ein multifunktionales Sicherungselement, das zuverlässig gegen Losdrehen und Lockern sichert und zugleich die elastische Systemnachgiebigkeit erhöht.
Normkonform nach aktuellen Regelwerken wie der DIN EN 17976 erfüllen NSK-Scheiben zudem die Anforderungen der DIN 25201-4 und DIN 267-26. Bei identischen Abmessungen und Kosten stellt die NSK technisch eine neue Generation von Sicherungselementen dar.
Klassische Sicherungselemente können in der Regel nur gegen Lockern oder gegen Losdrehen wirken, während die NSK beide Funktionen in einem Element kombiniert.
| Sperrkantscheibe | NSK | |
|---|---|---|
|
|
|
| Federwirkung, Kompensation von Lockerungseffekten (DIN EN 17976, DIN 267-26) |
|
|
| Steigerung der elastischen Nachgiebigkeit und Gleitfestigekeit (gem. VDI 2230) |
|
|
| Gewichtsreduzierung und erweiterte Gestaltungsoptionen |
|
|
| Gleichmäßiger Druckkegel |
|
|
| Kosten |
|
|
| Einbaumaße |
|
|
Gegenüberstellung möglicher Lösungen für hochbeanspruchte Schraubenverbindungen

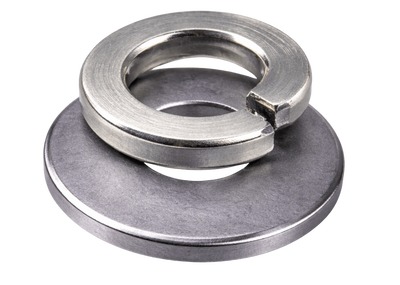

| Federring + U-Scheibe | Zahnscheibe | Fächerscheibe | Sperrkantscheibe-S | NSK-S | |
|---|---|---|---|---|---|
|
|
|
|
|
|
| Reduzierung von Losdreheffekten (gemäß DIN 65151) |
|
|
|
|
|
| Federwirkung, Reduzierung von Lockerungseffekten (gem. DIN EN 17976, DIN 267-26) |
|
|
|
|
1
|
| Gleichmäßiger Druckkegel |
|
|
|
|
|
| Einteilige Schraubensicherungslösung |
|
|
|
|
|
| Definierter / reproduzierbare Kontaktdruck (Reibbeiwert) |
|
|
|
|
|
| Schonung der Gegenlage |
|
|
|
|
|
| Korrosionsschutz (Stahl > 720 h NSS ; Niro > 4200 h NSS gem. ISO 9227) |
|
|
|
|
|
| Normenkonform |
|
|
|
|
|
nachgewiesen / typisch vorhanden
eingeschränkt / anwendungsabhängig
nicht nachgewiesen / nicht primäre Funktion
Ausführungen
| Federstahl EN 1.1211 |
Edelstahl A41 EN 1.4401 |
|
|---|---|---|
| Härte / Festigkeit | ≥ 430 HV10 | ≥ 595 N/mm2 |
| Beschichtung | Zinklamellenbeschichtung | - |
| Korr.-schutz | > 720h im Salzsprühnebeltest (gemäß ISO 9227) | PREN 27 (bezogen auf Grundwerkstoff) |
| Temperaturbereich | -40°C bis 150°C | -40°C bis 150°C |
| Schraubengüte | < 8.8 | bis einschließlich A4-70 |
| Abmessungsbereich | M4 - M12 | M4 - M12 |

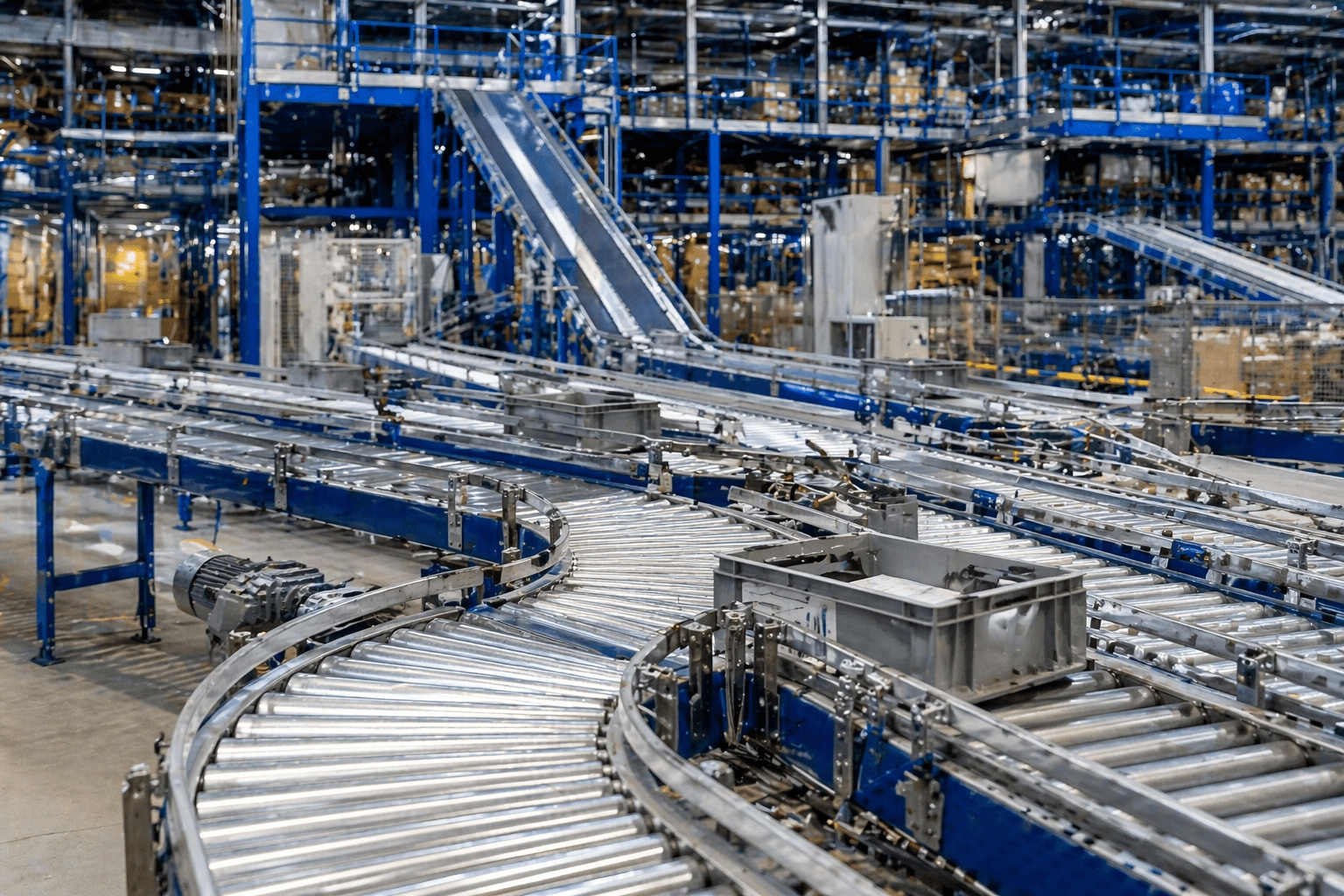

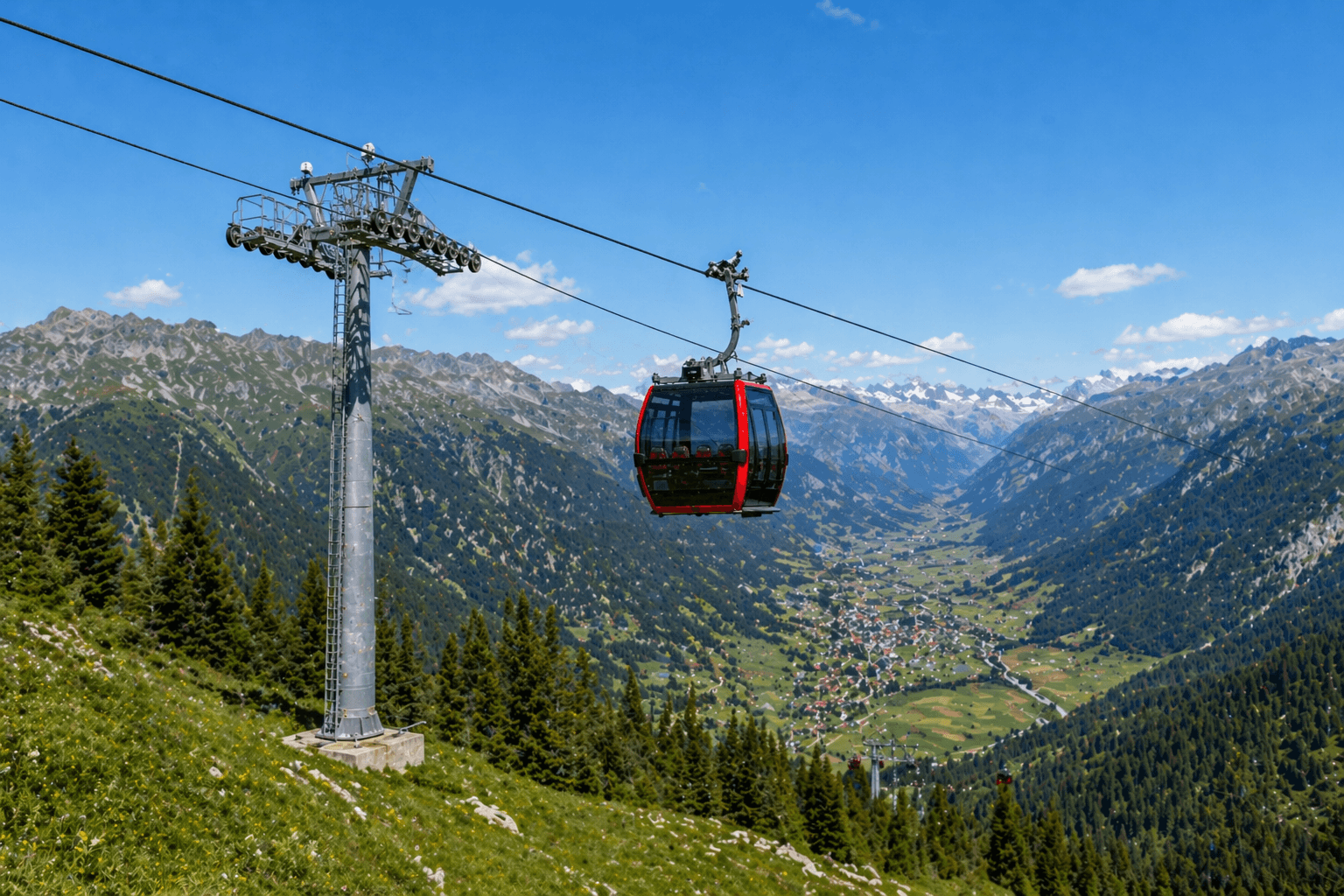

Anwendungsbereiche

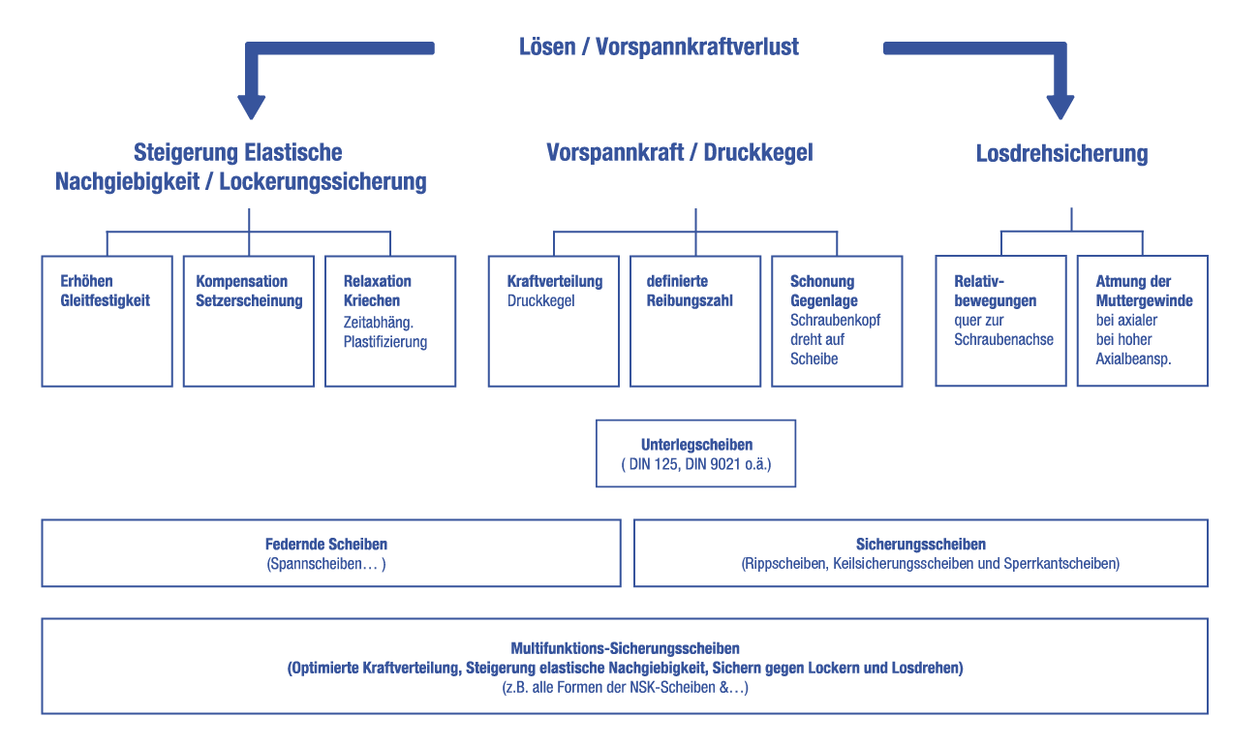

Eine Schraubenverbindung ist ein System,
das sich ausgehend von der Grundfunktion „Klemmung“ in mehre Teilfunktionen untergliedert.

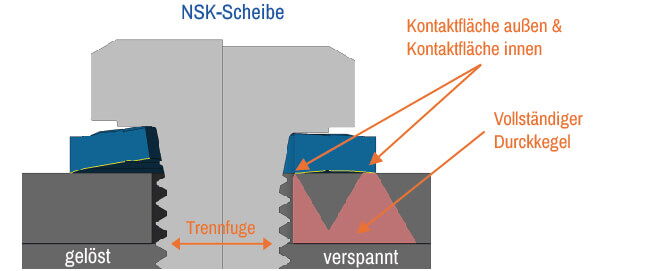

Wie ist die Wirkungsweise der multifunktionalen NSK-S?
Kraftschlüssig federnd mit bogenförmiger Geometrie und Kontaktflächen am Außen- und Innendurchmesser
- Optimale Flächenpressung / breiter Druckkegel
- Erhöhung der elastischen Nachgiebigkeit / Steigerung der Gleitfestigkeit
- Sicherung gegen Lockern
- Unterstützt die Sicherheit gegenüber selbsttätigem Losdrehen

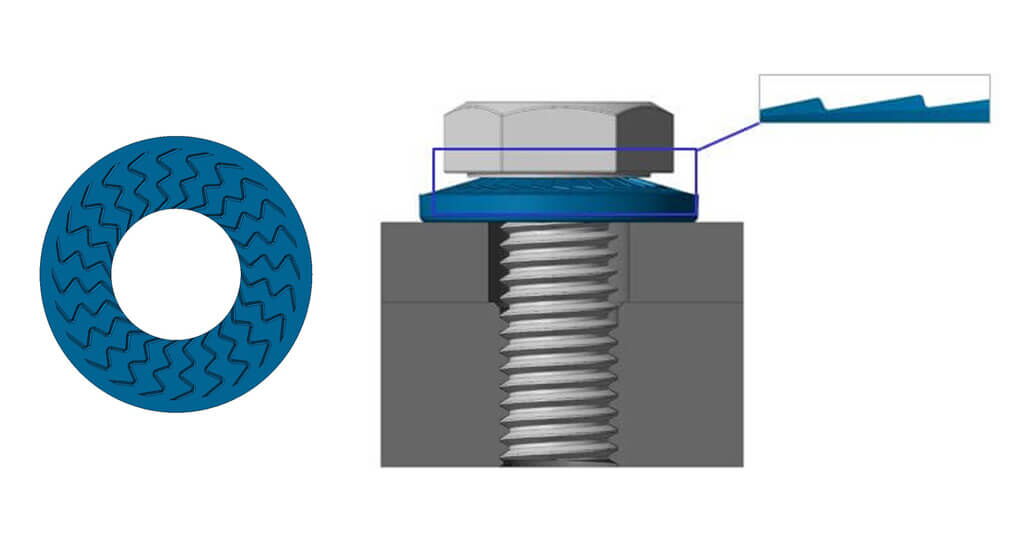

Formschlüssig sperrende Wirkung durch die Verzahnung unter dem Schraubenkopf bzw. an der Mutter.
- Unterstützt den Sicherungseffekt gegenüber selbsttätigem Losdrehen

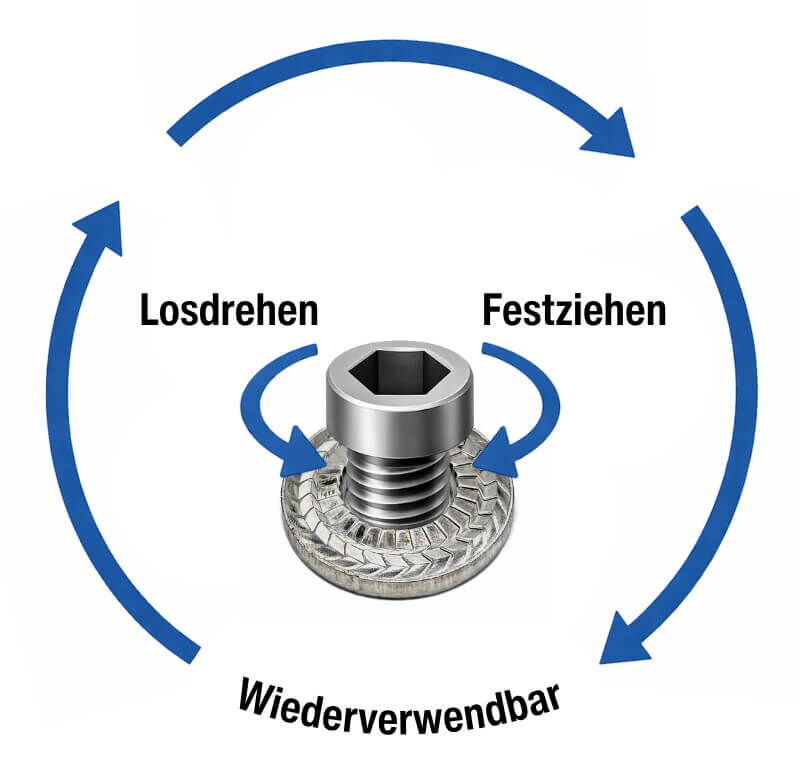

Sind NSK-Scheiben wiederverwendbar?
NSK-Scheiben verfügen über ein definiertes und reproduzierbares Federverhalten und können – bei nachgewiesener Funktionsfähigkeit und unter Einhaltung der normativen Randbedingungen – je nach Verschraubungsart auch wiederverwendet werden.
Bei der Bewertung der Wiederverwendbarkeit ist jedoch nicht allein das Sicherungselement entscheidend, sondern die gesamte Schraubenverbindung im jeweiligen Anwendungsfall.
teckentrup SLI verfolgt hierzu einen ganzheitlichen, systemorientierten Ansatz, bei dem alle relevanten Einflussgrößen berücksichtigt werden.
Wiederverwendbarkeit ist insbesondere bei hoch belasteten Schraubenverbindungen kein Standardfall, sondern eine anwendungsbezogene Entscheidung, die eine technische Bewertung erfordert. Ohne entsprechenden Nachweis können – insbesondere ab mittleren Sicherheitsanforderungen – sowohl funktionale als auch rechtliche Risiken entstehen.
Für eine sichere Bewertung sind Prüfungen hinsichtlich Reibungszahl, Vorspannkraft und Losdrehsicherheit erforderlich – abgestimmt auf Anwendung und Anzahl der Montagezyklen. Ergänzend ist eine Dokumentation der Anzugszyklen sowie die Einhaltung definierter Einsatzgrenzen durch den Anwender sicherzustellen.
In sicherheitskritischen Anwendungen oder bei überelastischen Anziehverfahren ist eine Wiederverwendung in der Regel nicht vorgesehen.

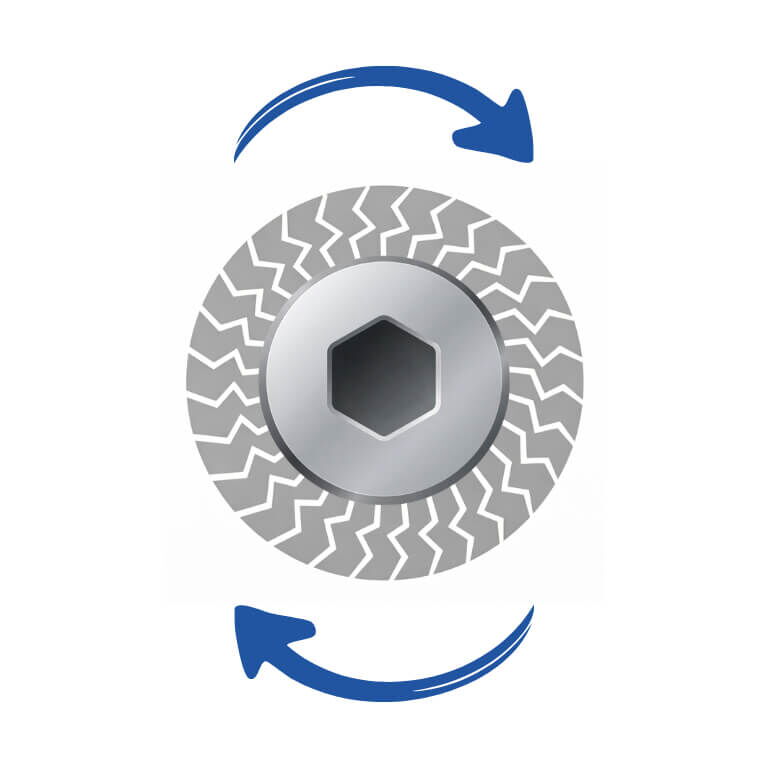

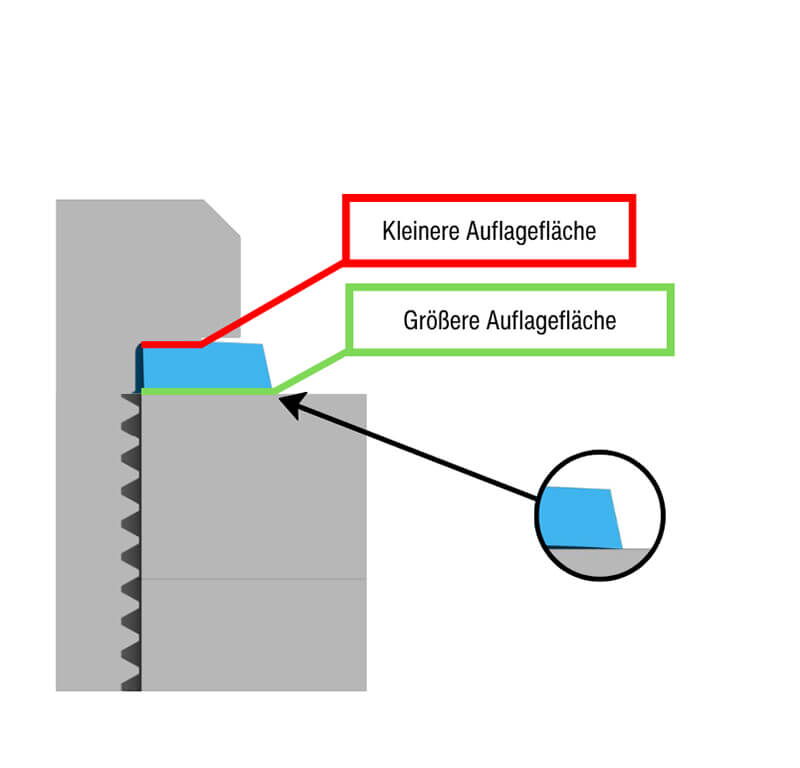

Warum dreht sich die NSK-Scheibe beim Anziehen nicht mit?
Das Verhalten der NSK-Scheibe basiert auf ihrer spezifischen Geometrie und der gezielten Auslegung der Krafteinleitung.
Beim Anziehen wird das Drehmoment zunächst über einen kleineren, ringförmigen Bereich im Innendurchmesser eingeleitet, während sich die Scheibe gleichzeitig über ihren größeren Außendurchmesser auf der Gegenlage abstützt.
Durch die Geometrie der NSK-Scheibe entsteht am Außendurchmesser ein höheres Haltemoment als das eingeleitete Drehmoment am Innendurchmesser. Dadurch bleibt die Scheibe stabil in Position und dreht sich beim Anziehen nicht mit.
Ergebnis: Eine definierte Krafteinleitung, stabile Montagebedingungen und eine reproduzierbare Vorspannkraft.

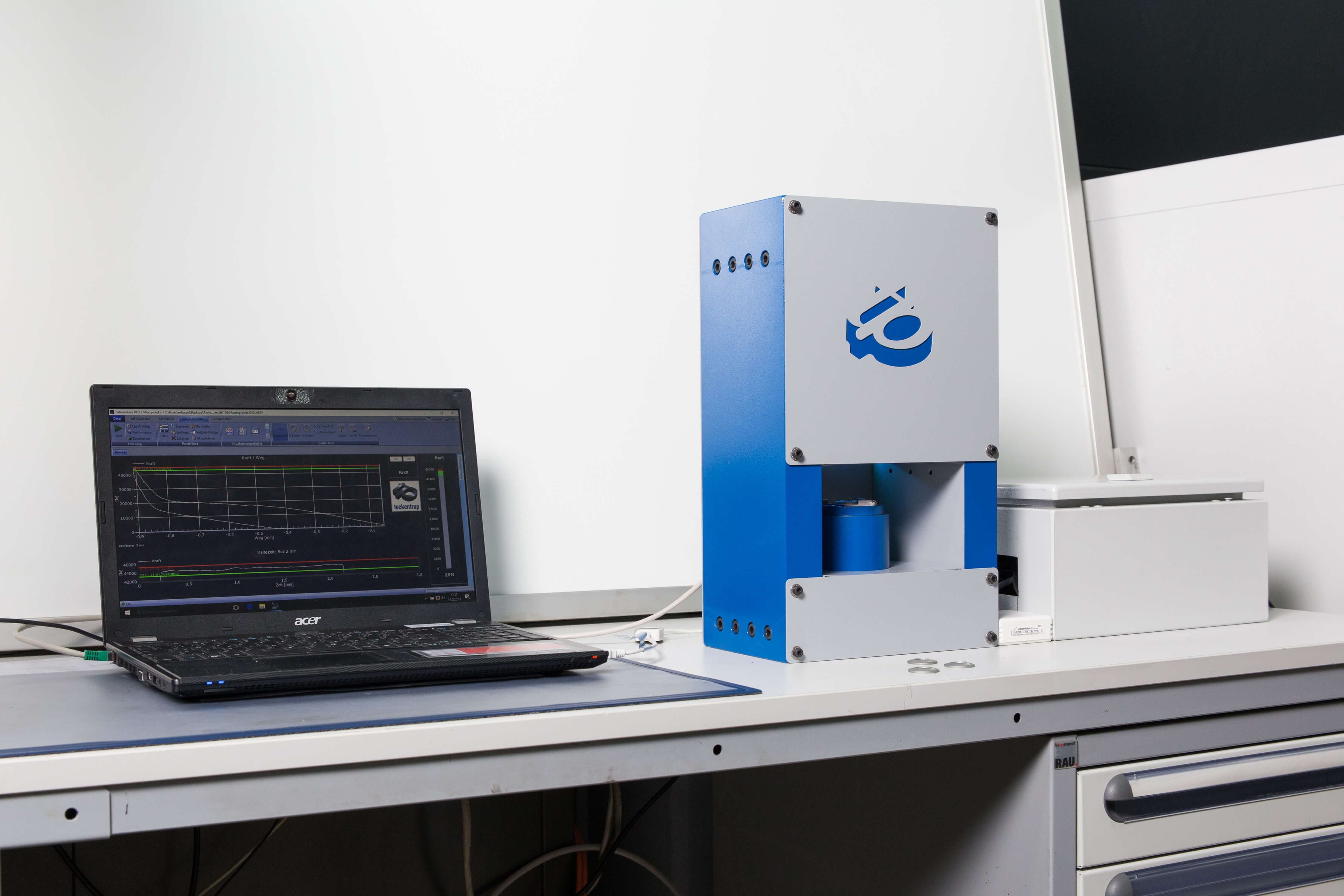

Wie werden NSK-S geprüft?

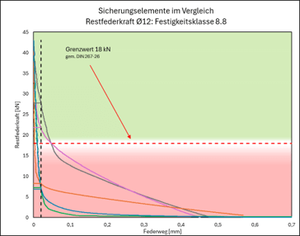

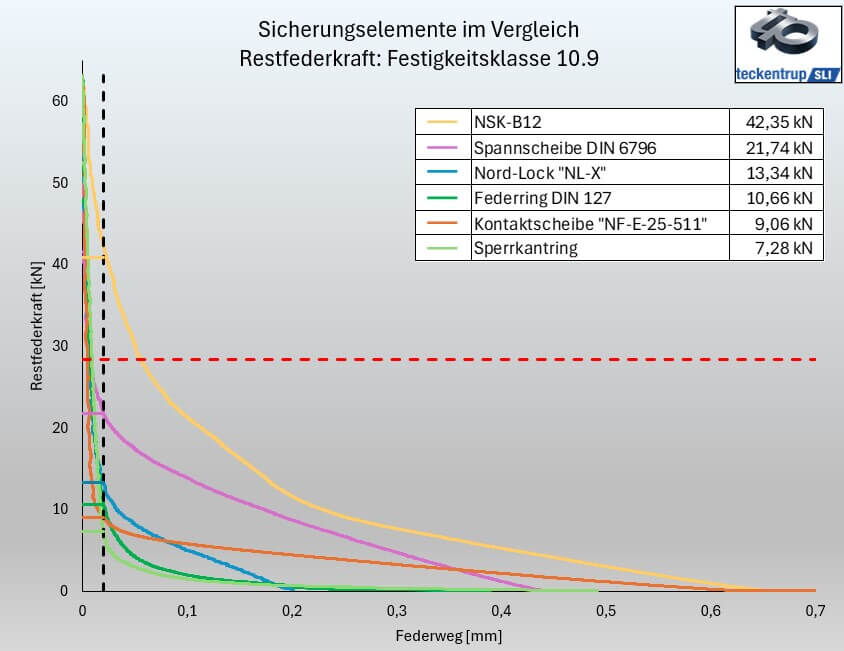

Mindestrestfederkraftermittlung gem. DIN 267-26
Kraftmessung bei einer Entlastung der Verschraubung um 20μm (Technische Lieferbedingungen für Spannscheiben aus Federstahl für Schraubenverbindungen)

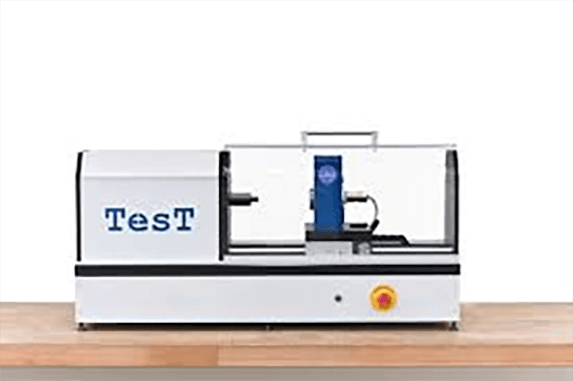

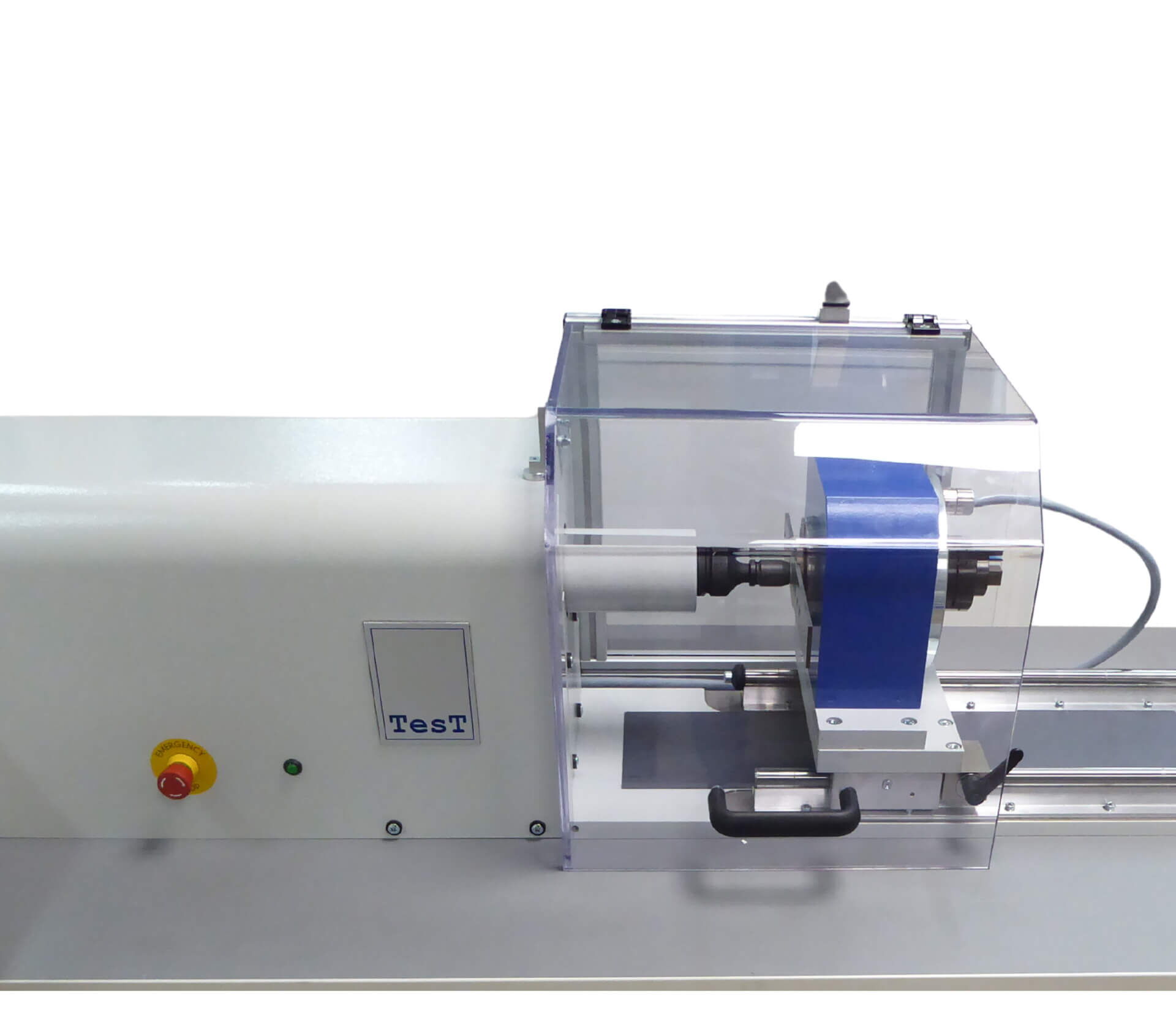

Reibbeiwerte werden ermittelt gem. DIN 16047
Entscheidend für einen gleichbleibend und definierten Reibungskoeffizienten mit geringer Toleranz sind:
a.) die Form des Verbindungselementes
b.) die Oberflächenbeschichtung des Verbindungselementes

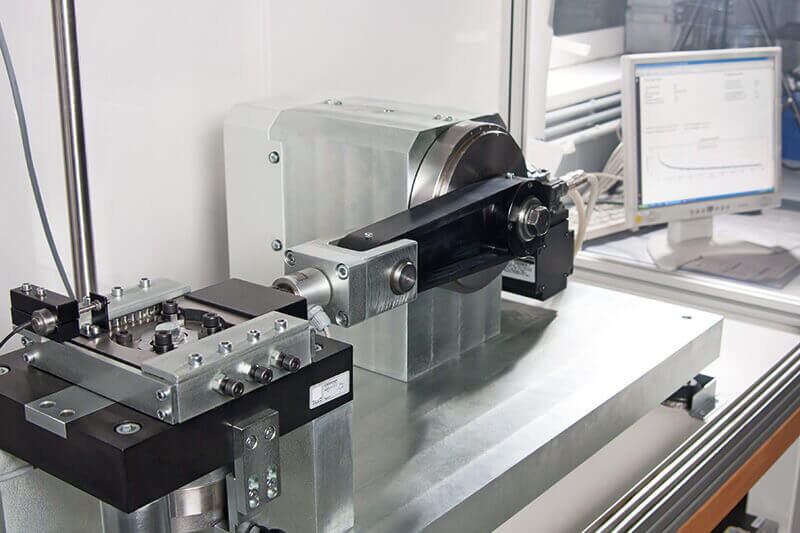

Vibrationsprüfung gem. DIN 65151 & DIN 25201-4 Anhang B.
- Anwendungsorientierte Prüfung mit kreisloch- als auch langlochförmigen Proben.
- Interne Prüfungen sind durch externe Institute verifiziert.

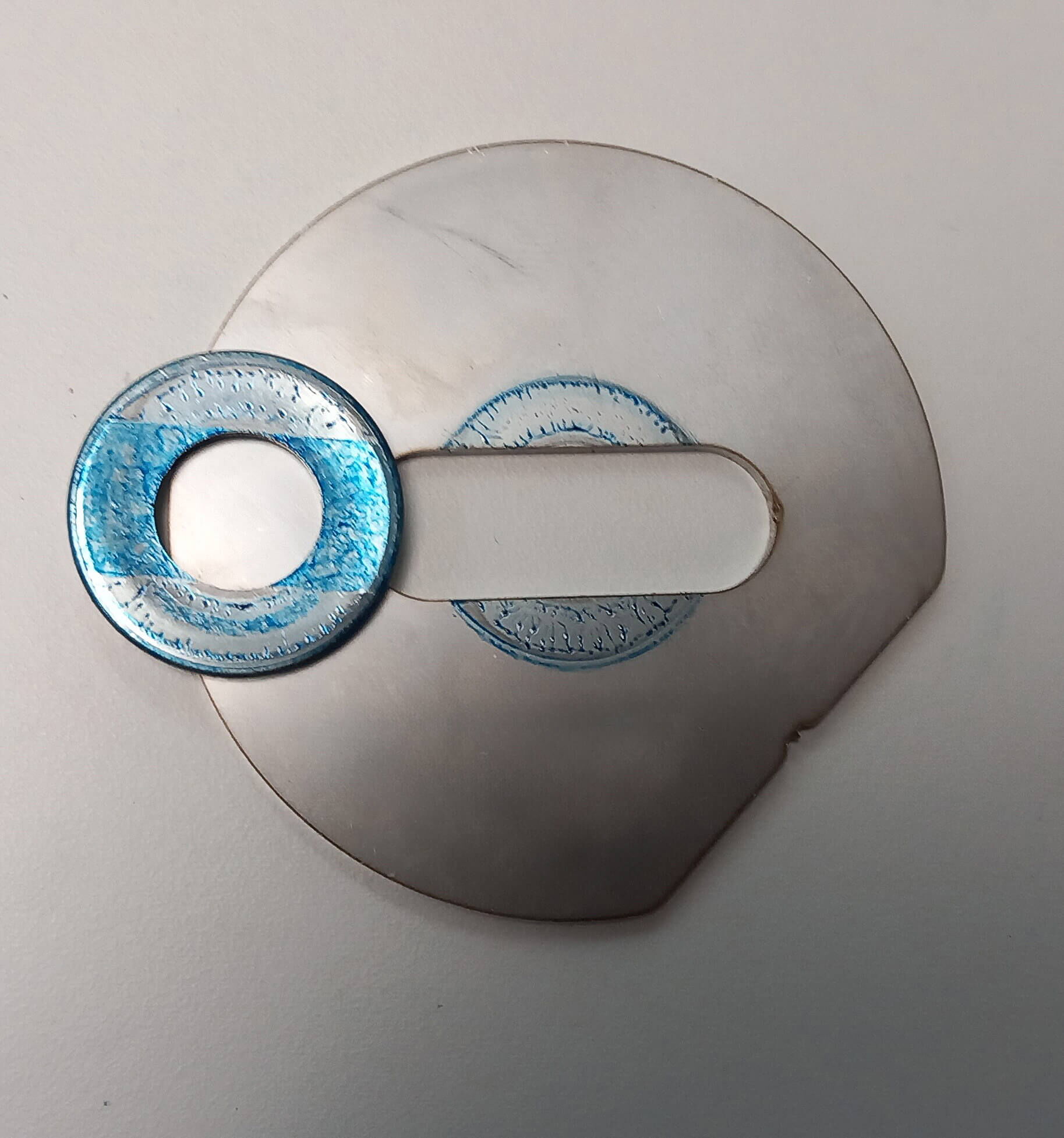

Druckkegelprüfung
Durchbiegungsversuche
Herstellerbezogene Prüfung. Anwendungsseitig sind die Eigenschaften festzulegen

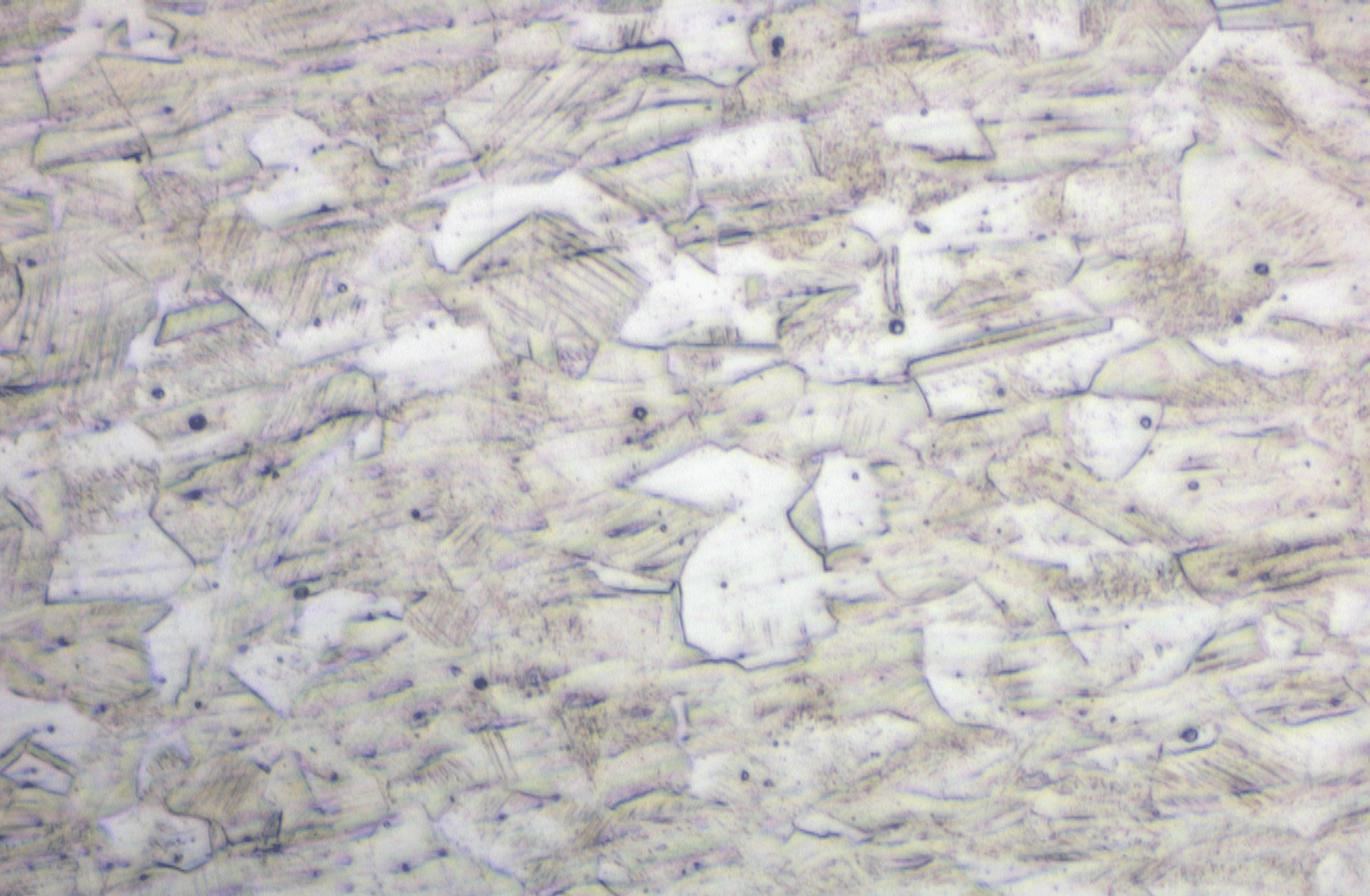

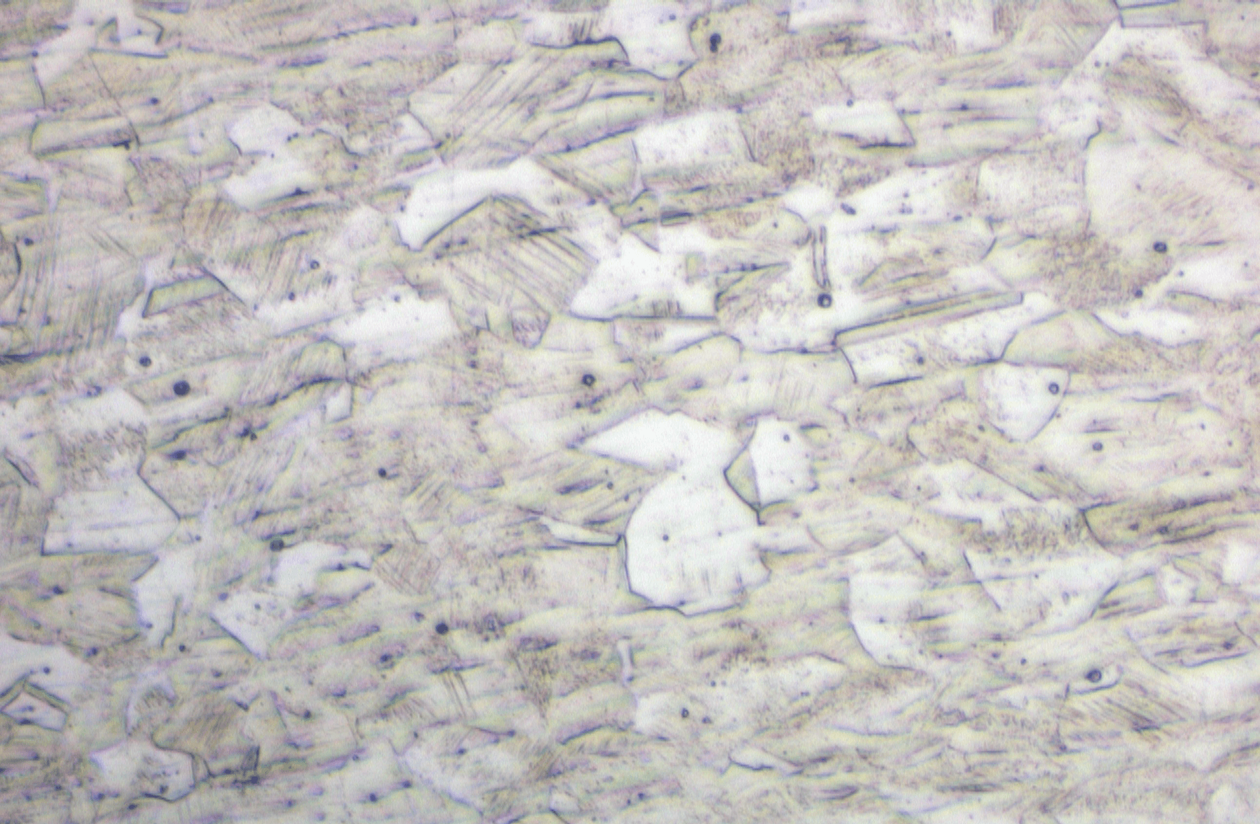

Prüfung lnterkristalline Korrosion ASTM A 262 - 2015
Gefügeseitiger Nachweis Korrosionsbeständigkeit

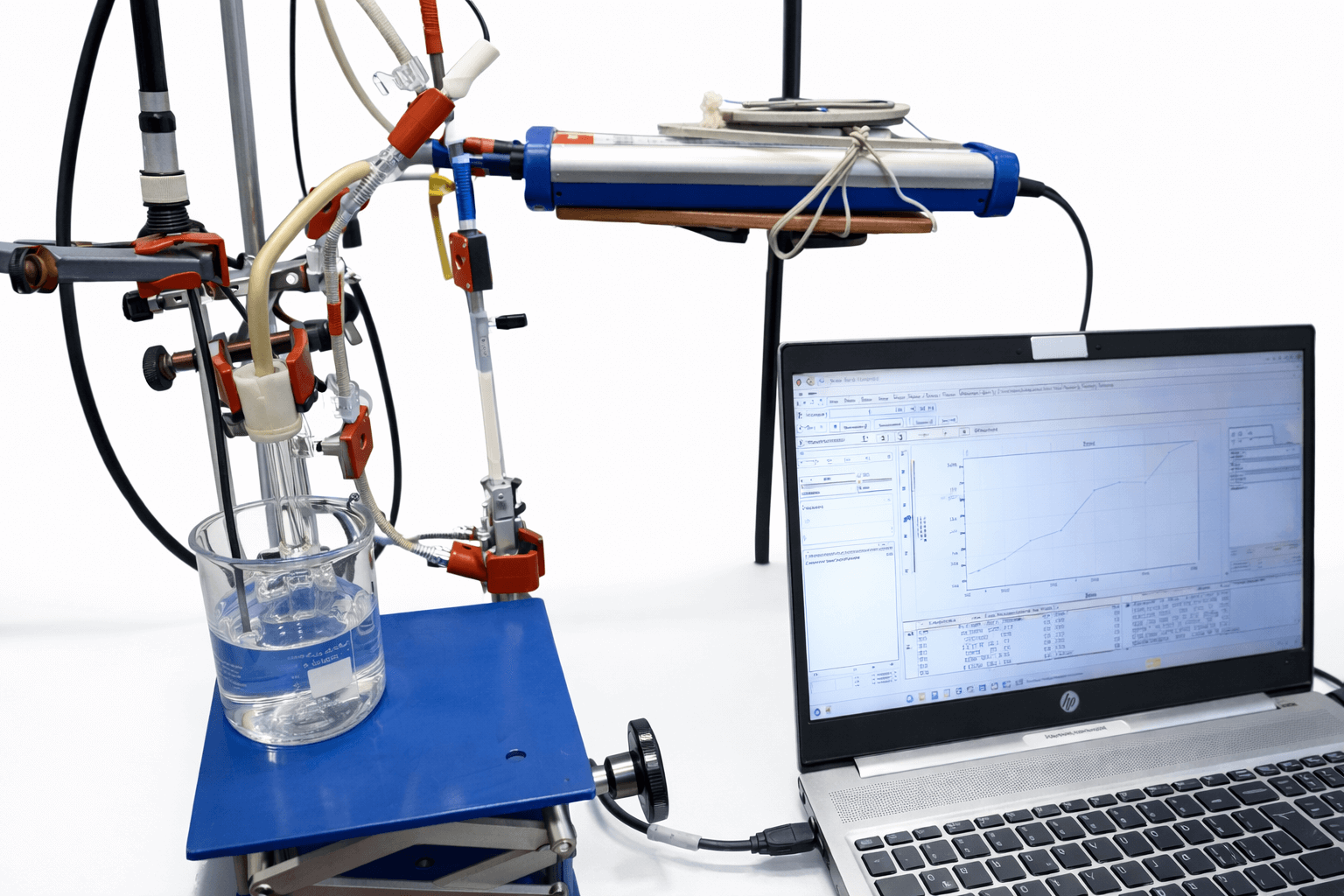

Loch-/ Spaltkorrosion ISO 15158:2014-02
Nachweis Lochkorrosionsbeständigkeit

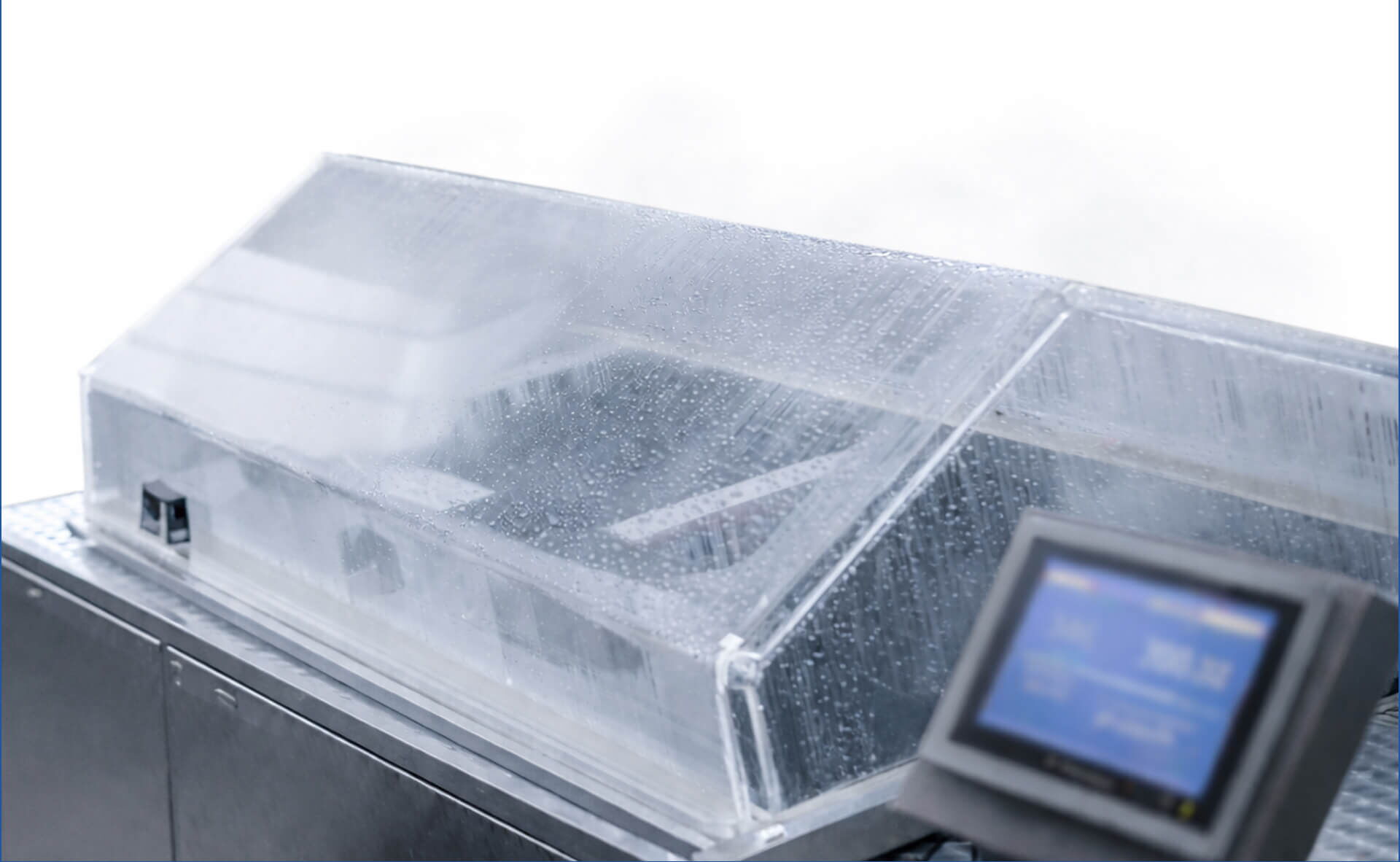

Umgebungsspezifische Korrosionsschutzprüfung
Salzsprühnebeltest nach ISO 9227
Variante Federstahl (C60) mit Zinklamelle

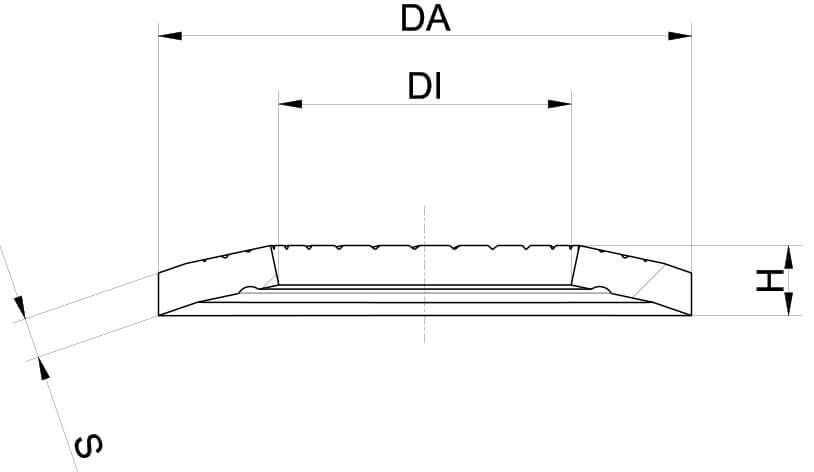

| NSK-S | Artikelnummer | DI | DA | S1 | H | Gew./1.000 St. | St./VPE | 3D Download | Anfrage |
|---|---|---|---|---|---|---|---|---|---|
| NSK-S4 | 070810 | Ø 4.10+0.48 | Ø 8.20-0.40 | 1.00±0.04 | 1.30±0.20 | 0,30 kg | 1.000 | Download | In die Anfrageliste |
| NSK-S5 | 070820 | Ø 5.10+0.48 | Ø 10.20-0.40 | 1.00±0.04 | 1.50±0.20 | 0,43 kg | 1.000 | Download | In die Anfrageliste |
| NSK-S6 | 070830 | Ø 6.10+0.48 | Ø 12.20-0.43 | 1.20±0.04 | 1.75±0.20 | 0,80 kg | 1.000 | Download | In die Anfrageliste |
| NSK-S8 | 070840 | Ø 8.20+0.58 | Ø 16.20-0.43 | 1.40±0.04 | 2.40±0.25 | 1,70 kg | 1.000 | Download | In die Anfrageliste |
| NSK-S10 | 070850 | Ø 10.20+0.58 | Ø 20.25-0.52 | 1.60±0.05 | 2.75±0.25 | 3,00 kg | 1.000 | Download | In die Anfrageliste |
| NSK-S12 | 070860 | Ø 12.40+0.58 | Ø 24.25-0.52 | 1.60±0.05 | 3.00±0.25 | 4,30 kg | 500 | Download | In die Anfrageliste |
Variante Edelstahl (A4) 1.4401
| NSK-S | Artikelnummer | DI | DA | S1 | H | Gew./1.000 St. | St./VPE | 3D Download | Anfrage |
|---|---|---|---|---|---|---|---|---|---|
| NSK-S4 | 076810 | Ø 4.10+0.48 | Ø 8.20-0.40 | 1.00±0.04 | 1.30±0.20 | 0,30 kg | 1.000 | Download | In die Anfrageliste |
| NSK-S5 | 076820 | Ø 5.10+0.48 | Ø 10.20-0.40 | 1.00±0.04 | 1.50±0.20 | 0,43 kg | 1.000 | Download | In die Anfrageliste |
| NSK-S6 | 076830 | Ø 6.10+0.48 | Ø 12.20-0.43 | 1.20±0.04 | 1.75±0.20 | 0,80 kg | 1.000 | Download | In die Anfrageliste |
| NSK-S8 | 076840 | Ø 8.20+0.58 | Ø 16.20-0.43 | 1.40±0.04 | 2.40±0.25 | 1,70 kg | 1.000 | Download | In die Anfrageliste |
| NSK-S10 | 076850 | Ø 10.20+0.58 | Ø 20.25-0.52 | 1.60±0.05 | 2.75±0.25 | 3,00 kg | 1.000 | Download | In die Anfrageliste |
| NSK-S12 | 076860 | Ø 12.40+0.58 | Ø 24.25-0.52 | 1.60±0.05 | 3.00±0.25 | 4,30 kg | 500 | Download | In die Anfrageliste |
SK-S (schmal) für kleine Kopfauflagen < 8.8
Variante Federstahl Zinklamelle
| SK-S | Artikelnummer | DI | DA | S1 | H | Gew./1.000 St. | St./VPE | Anfrage |
|---|---|---|---|---|---|---|---|---|
| SK-S4 | 090010 | Ø 4.10+0.48 | Ø 8.20-0.40 | 1.00±0.04 | 1.20+0.15 | 0,30 kg | 1.000 | In die Anfrageliste |
| SK-S5 | 090020 | Ø 5.10+0.48 | Ø 10.20-0.40 | 1.00±0.04 | 1.30+0.20 | 0,43 kg | 1.000 | In die Anfrageliste |
| SK-S6 | 090030 | Ø 6.10+0.48 | Ø 12.20-0.43 | 1.20±0.04 | 1.60+0.20 | 0,80 kg | 1.000 | In die Anfrageliste |
| SK-S8 | 090040 | Ø 8.20+0.58 | Ø 16.20-0.43 | 1.40±0.04 | 2.20+0.20 | 1,70 kg | 1.000 | In die Anfrageliste |
| SK-S10 | 090050 | Ø 10.20+0.58 | Ø 20.25-0.52 | 1.60±0.05 | 2.20+0.20 | 3,00 kg | 1.000 | In die Anfrageliste |
| SK-S12 | 090060 | Ø 12.40+0.58 | Ø 24.25-0.52 | 1.60±0.05 | 2.40+0.20 | 4,30 kg | 500 | In die Anfrageliste |
Variante Edelstahl A4 1.4401
| SK-S | Artikelnummer | DI | DA | S1 | H | Gew./1.000 St. | St./VPE | Anfragen |
|---|---|---|---|---|---|---|---|---|
| SK-S4 | 096010 | Ø 4.10+0.48 | Ø 8.20-0.40 | 1.00±0.04 | 1.20+0.15 | 0,30 kg | 1.000 | In die Anfrageliste |
| SK-S5 | 096020 | Ø 5.10+0.48 | Ø 10.20-0.40 | 1.00±0.04 | 1.30+0.20 | 0,43 kg | 1.000 | In die Anfrageliste |
| SK-S6 | 096030 | Ø 6.10+0.48 | Ø 12.20-0.43 | 1.20±0.04 | 1.60+0.20 | 0,80 kg | 1.000 | In die Anfrageliste |
| SK-S8 | 096040 | Ø 8.20+0.58 | Ø 16.20-0.43 | 1.40±0.04 | 2.20+0.20 | 1,70 kg | 1.000 | In die Anfrageliste |
| SK-S10 | 096050 | Ø 10.20+0.58 | Ø 20.25-0.52 | 1.60±0.05 | 2.20+0.20 | 3,00 kg | 1.000 | In die Anfrageliste |
| SK-S12 | 096060 | Ø 12.40+0.58 | Ø 24.25-0.52 | 1.60±0.05 | 2.40+0.20 | 4,30 kg | 500 | In die Anfrageliste |
3D Download
Gerne stellen wir Ihnen die Konstruktionsdateien unserer Scheiben als STP-Daten zur Verfügung. Um die Datei herunterzuladen, geben Sie bitte die nachfolgenden Daten ein.
