Multifunktionale Schraubensicherungen wie NSK®-Scheiben vereinen Losdreh- und Lockerungssicherung in einem Element, steigern Nachgiebigkeit, Gleitfestigkeit sowie Robustheit und verbessern so Effizienz und Resilienz der gesamten Konstruktion. Sie ermöglichen zudem neue Konstruktionsfreiheiten, besonders bei kurzen Klemmlängen, und ersetzen künftig klassische Einzellösungen zur Lockerungs- oder Losdrehsicherung.

Das selbsttätige Losdrehen beschreibt eine rotatorische Bewegung von Schraube oder Mutter ohne äußere Drehmomentbelastung infolge des Verlusts von Vorspannkraft und Gleitfestigkeit, wobei ein Lockern vorangegangen ist und dynamische Querkräfte als Auslöser wirken. Der Losdrehmechanismus verläuft in mehreren Phasen – beginnend mit Relativbewegungen und Biegebeanspruchung (Phase 1), über Gewindegleiten und Kopfkippen (Phase 2), bis hin zur Rotation durch gespeicherte Torsion (Phase 3) und schließlich dem vollständigen Losdrehen bei Reibungsverlust (Phase 4). Zur Absicherung sind Sicherungselemente zur Losdrehsicherheit oder multifunktionale Sicherungselemente wie NSK®-Scheiben erforderlich, die neben dem Schutz vor Losdrehen auch die Gleitfestigkeit und Nachgiebigkeit erhöhen und somit insbesondere bei kurzen Klemmlängen die Resilienz insgesamt verbessern.

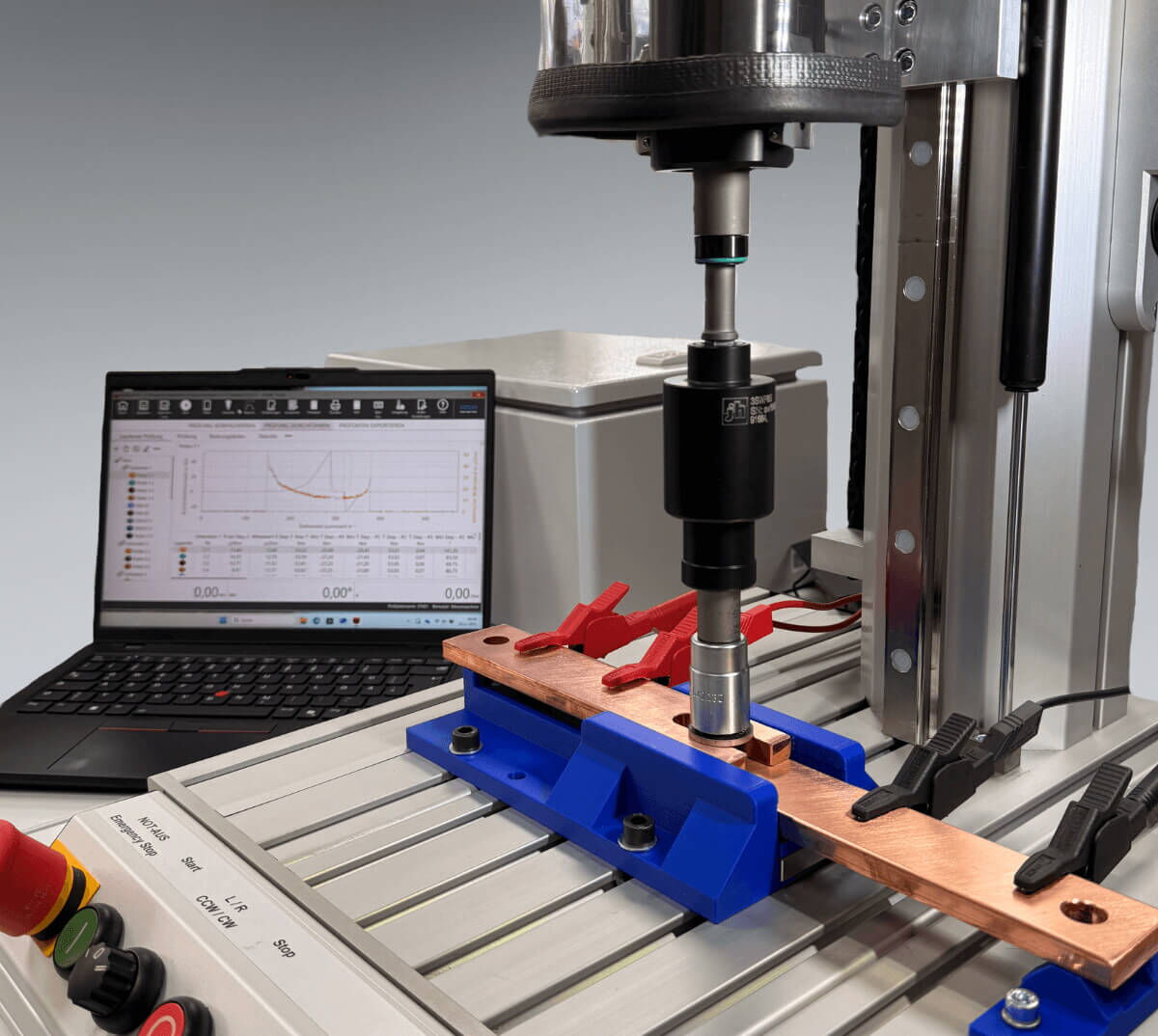

Elektrische Kontaktverschraubungen übertragen Strom über geklemmte Kontaktflächen der Leitermaterialien, nicht über die Schraube. Sie erfordern stabilen Kontaktdruck und minimale Anzahl an Trennfugen. NSK-E/EL-Scheiben bieten elastische Nachgiebigkeit, Losdrehsicherung und normkonforme Sicherheit – ideal für moderne Anwendungen. Siehe auch Fachbericht NSK-E.

Zunächst kommt es bei dem Lösemechanismus von Schraubenverbindungen zur Lockerungsphase. Beim Lockern bzw. in der Lockerungsphase von Schraubenverbindungen sinkt die Vorspannkraft durch Setzen, Relaxation und Kriechen. Die Gleitfestigkeit bleibt erhalten, sodass Betriebskräfte weiterhin durch Klemmung übertragen werden. Setzen erfolgt durch plastisches Einebnen rauer Oberflächen direkt nach der Montage. Relaxation und Kriechen führen langfristig zu weiterem Kraftabbau. Schraubenverbindungen könnten durch spezielle Schraubensicherungselementen gegen das Lockern oder durch multifunktionale Schraubensicherungselemente gesichert werden.

Der Korrosionsschutz bei Schraubensicherungselementen ist mehr als ein Werkstoff oder eine Beschichtung. Entscheidend ist der geprüfte Zustand des fertigen Verbindungselements — mit Oberfläche, Reibwertverhalten, Federwirkung und Sicherungsfunktion.

teckentrup SLI bietet hierfür drei korrosionsschutztechnisch abgestimmte Ausführungen:
zinklamellenbeschichteten Federstahl / C60 für wirtschaftliche Anwendungen mit hoher mechanischer Belastbarkeit, A4-Edelstahl / NIRO / 1.4401 für besonders anspruchsvolle korrosive Umgebungen sowie Zink-Nickel-Beschichtungen für elektrisch leitfähige Verbindungen.

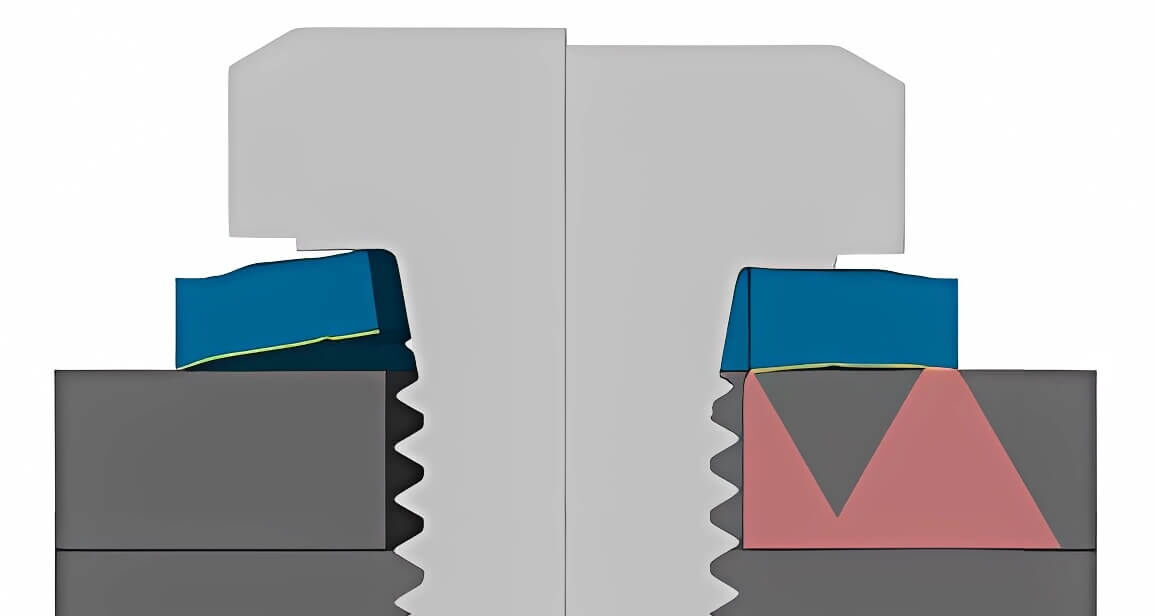

Die elastische Nachgiebigkeit beeinflusst maßgeblich die Vorspannkraft und Gleitfestigkeit von Schraubenverbindungen. Sie wird durch Schraube, Gegenlagen und geeignete Federelemente bestimmt. Spannscheiben nach DIN 6796 oder NSK-Scheiben erhöhen diese Wirkung und mindern Vorspannkraftverluste, besonders bei kurzen Klemmlängen. Nicht geeignete Elemente sind ausgeschlossen; normkonforme Varianten lassen sich per Restfederkraft prüfen. Siehe auch Fachbericht Eisenbahningenieur.

Gleitfestigkeit bezeichnet die maximale Scherkraft, die eine Schraubenverbindung übertragen kann, bevor Bauteile gegeneinander gleiten. Besonders bei kurzen Klemmlängen erhöht der Einsatz federnder Elemente wie Spannscheiben (DIN 6796) oder NSK-Scheiben die Sicherheit gegen Gleiten deutlich. Neben funktionalen Vorteilen unterstützen diese Elemente auch Leichtbauziele und CO₂-Reduktion. Eine Bewertung erfolgt z. B. nach VDI 2230 Blatt 1. Siehe auch Fachbericht Eisenbahningenieur.

NSK-Scheiben sind einteilige, multifunktionale Schraubensicherungselemente, die kraft- und formschlüssig gegen Lockern und Losdrehen wirken. Sie steigern die elastische Nachgiebigkeit und Gleitfestigkeit, eignen sich bis Festigkeitsklasse 12.9 auch für elektrisch leitende Verbindungen (Erdung & Potentialausgleich) sowie elektrischen Kontaktverschraubungen, erfüllen diverse Normen, wie die DIN EN 17976, DIN 25201, DIN 50343, DIN 267 Teil 26, gelten als Stand der Technik und bieten montagefreundliche, normkonforme sowie kosten- und gewichtseffiziente Lösungen.

Elektrische Schraubenverbindungen sichern Stromübertragung und mechanische Verspannung zugleich. Man unterscheidet zwischen mittelbarer Stromüberttragung durch elektrische Kontaktverschraubungen und   unmittelbar stromleitende Verbindungen, die sog. elektrisch leitende Schraubenverbindungen Setzverhalten, Korrosion und thermische Einflüsse erfordern die gezielte Auslegung mit NSK-Scheiben. Siehe auch Fachbericht NSK-E.<

Reibung in Schraubenverbindungen entsteht an Gewinde- und Kopfkontaktflächen und beeinflusst durch ihren Reibungskoeffizienten maßgeblich die erreichbare Vorspannkraft. Eine gezielte Reibwertsteuerung mit definierten Reibbeiwertfenstern sowie geeigneten Schraubensicherungselementen wie NSK®- oder Keilscheiben ist essenziell zur Sicherstellung der Montagequalität und Betriebssicherheit. Reibbeiwerte unter 0,05 sind kritisch, da sie die Selbsthemmung aufheben und ein selbsttätiges Lösen der Verbindung begünstigen können, weshalb Elemente mit undefiniertem Reibverhalten zu vermeiden sind.
