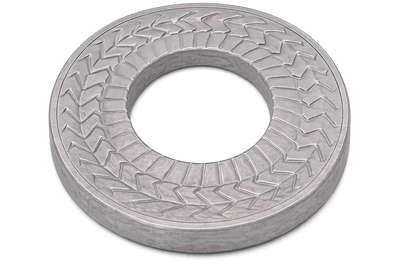

NSK-LStandardschraubenverbindungen & Langlochbefestigungen bis Festigkeitsklasse 12.9
Einsatzbereiche
- Hochbeanspruchte und hochfeste Schraubenverbindungen gem. VDI 2230-1
- Kraftschlüssige, statische und dynamische Übertragung der Betriebsbelastung über die verspannten Bauteile
- Festigkeitsklassen 8.8 bis 12.9

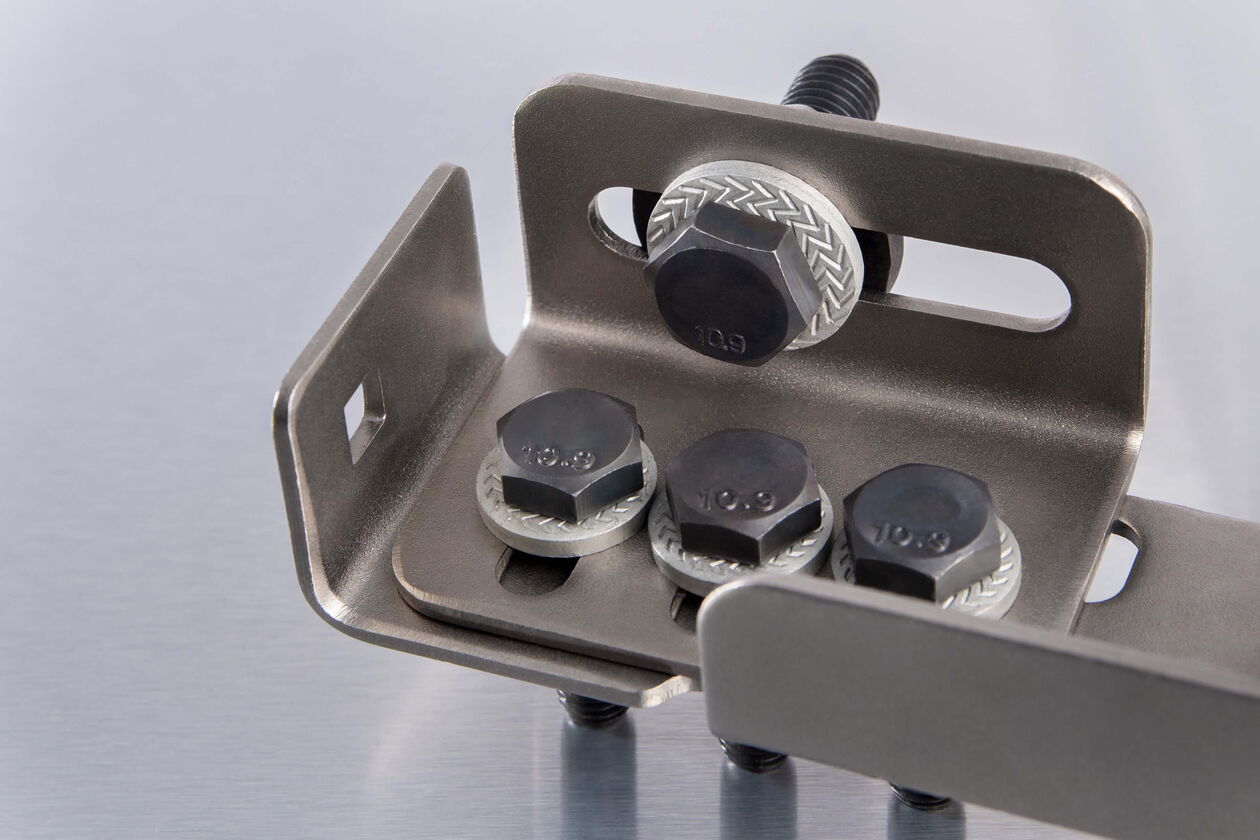

- Kreisloch- als auch Langlochverbindungen
- Wirksam auch bei begrenztem Einbauraum (Siehe auch NSK-B für größere Einbauräume)
Vorteile der NSK-L (multifunktional)
- Vorspannkraftstabilität über den gesamten Lebenszyklus
Erhält und stabilisiert die Vorspannkraft trotz Setz-, Kriech- und Relaxationsprozessen – nicht nur Sicherung gegen Losdrehen. - Multifunktion statt Zielkonflikt
Kombiniert Lockerungssicherheit (elastische Nachgiebigkeit) und Losdrehsicherheit in einem System – statt funktionaler Einschränkungen klassischer Sicherungselemente. - Erhöhte Gleitfestigkeit und Funktionssicherheit
Verbessert die Lastübertragung und erhöht die Sicherheit gegen Gleiten und Aufklappen der Verbindung.
- Berechenbar und VDI 2230-konform auslegbar
Definierte Nachgiebigkeit und Restfederkraft ermöglichen eine reproduzierbare, normgerechte Auslegung der Schraubenverbindung. - Zuverlässig unter dynamischen und realen Einsatzbedingungen
Sichert Schraubenverbindungen auch bei Vibrationen, wechselnden Lasten und Grenzbeanspruchungen. - Montage- und kosteneffizientes Systemdesign
Reduziert Bauteilvielfalt, optimiert den Materialeinsatz und senkt nachhaltig die Gesamt- und Prozesskosten bei gleichzeitig erhöhter Betriebssicherheit.
Unterschied zwischen der Sperrkantscheibe und der NSK-Scheibe
Sperrkantscheibe
Die Sperrkantscheibe wurde Anfang der 1990er-Jahre als reines Losdrehsicherungselement für Schraubenverbindungen entwickelt.
Sie entsprach dem damaligen Stand der Technik, z.B. gemäß der heute nicht mehr aktuellen BN 208 010. Sperrkantscheiben haben keinen nennenswerten Einfluss auf die Systemnachgiebigkeit oder die Lockerungssicherheit und gelten daher nicht mehr als Stand der Technik.
NSK-Scheibe
Moderne Schraubenverbindungen stellen heute deutlich höhere Anforderungen an Vorspannkraftstabilität, Systemnachgiebigkeit und Funktionssicherheit.
Die NSK-Scheibe wurde entwickelt, um diese erweiterten Anforderungen an Schraubenverbindungen zu erfüllen. Sie ist ein multifunktionales Sicherungselement, das zuverlässig gegen Losdrehen und Lockern sichert und zugleich die elastische Systemnachgiebigkeit erhöht.
Normkonform nach aktuellen Regelwerken wie der DIN EN 17976 erfüllen NSK-Scheiben zudem die Anforderungen der DIN 25201-4 und DIN 267-26. Bei identischen Abmessungen und Kosten stellt die NSK technisch eine neue Generation von Sicherungselementen dar.
Klassische Sicherungselemente können in der Regel nur gegen Lockern oder gegen Losdrehen wirken, während die NSK beide Funktionen in einem Element kombiniert.
| Sperrkantscheibe | NSK | |
|---|---|---|
|
|
|
| Federwirkung, Kompensation von Lockerungseffekten (DIN EN 17976, DIN 267-26) |
|
|
| Steigerung der elastischen Nachgiebigkeit und Gleitfestigekeit (gem. VDI 2230) |
|
|
| Gewichtsreduzierung und erweiterte Gestaltungsoptionen |
|
|
| Gleichmäßiger Druckkegel |
|
|
| Kosten |
|
|
| Einbaumaße |
|
|

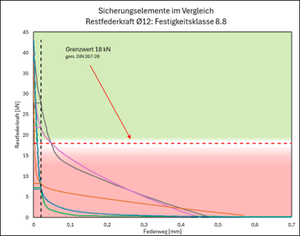

Elastische Nachgiebigkeit - der Schlüssel zu stabileren Schraubenverbindungen
Federnde Verbindungselemente erhöhen gezielt die Systemnachgiebigkeit von Schraubenverbindungen und können heute in der Auslegung nach VDI 2230 rechnerisch berücksichtigt werden.
Während eine ausreichende Nachgiebigkeit bisher häufig nur durch aufwendige konstruktive Maßnahmen erreicht werden konnte, lässt sie sich mit wirksam federnden Verbindungselementen einfach und gezielt in die Schraubenverbindung integrieren.
Voraussetzung dafür ist eine messbare und reproduzierbare Federwirkung des Verbindungselements. Diese wird durch die Restfederkraftprüfung nach DIN 267-26 nachgewiesen. Nur Verbindungselemente mit definierter Restfederkraft können die
Systemnachgiebigkeit der Verbindung gezielt beeinflussen.
Das Ergebnis sind eine höhere Sicherheit gegen Gleiten und Aufklappen, eine entlastete Schraube sowie eine deutlich höhere Dauerstabilität der gesamten Verbindung.
Gegenüberstellung möglicher Lösungen für hochbeanspruchte und hochfeste Schraubenverbindungen
| Federring + U-Scheibe | Spannscheibe | Keilsicherungsscheibe | Sperrzahnscheibe | Sperrkantscheibe | NSK-L | |
|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
| Kompensation von Losdreheffekten (gemäß DIN 65151 / DIN 25201 – 4) |
|
|
|
|
|
|
| Federwirkung, Kompensation von Lockerungseffekten (gem. DIN EN 17976, DIN 267-26) |
|
|
|
|
|
|
| Steigerung der elastischen Nachgiebigkeit und Gleitfestigekeit (gem. VDI 2230) |
|
|
|
|
|
|
| Einteilige Schraubensicherungslösung |
|
|
|
|
|
|
| Elastischer Überlastungsschutz |
|
|
|
|
|
|
| Definierter / reproduzierbare Kontaktdruck (Reibbeiwert) |
|
|
|
|
|
|
| Gewichtsreduzierung und erweiterte Gestaltungsoptionen |
|
|
|
|
|
|
| Gleichmäßiger Druckkegel |
|
|
|
|
|
|
| Korrosionsschutz (Stahl > 720 h NSS gem. ISO 9227) |
|
|
|
|
|
|
nachgewiesen / typisch vorhanden
eingeschränkt / anwendungsabhängig
nicht nachgewiesen / nicht primäre Funktion
Ausführungen
| Federstahl EN 1.1211 |
Weitere Werkstoffe EN 1.4547, EN 2.4819, EN 2.4668 auf Anfrage | |
|---|---|---|
| Härte / Festigkeit | ≥ 430 HV10 | je nach Werkstoff |
| Beschichtung | Zinklamellenbeschichtung | - |
| Korr.-schutz | > 720h im Salzsprühnebeltest (gemäß ISO 9227) | je nach Werkstoff |
| Temperaturbereich | -40°C bis 150°C | je nach Werkstoff |
| Schraubengüte | 8.8 - 12.9 | je nach Werkstoff |
| Abmessungsbereich | M6 - M20 | nach Bedarf |
Anwendungsbereiche
Eine Schraubenverbindung ist ein System,
das sich ausgehend von der Grundfunktion „Klemmung“ in mehre Teilfunktionen untergliedert.
Die 3 Säulen der Schraubensicherung
Losdrehsicherung
Lockerungssicherung
Korrosionsschutz
Zwei Funktionen, ein Schraubensicherungselement
Lockerungssicherung
Kraftschlüssig, federnd mit bogenförmiger Geometrie abgestimmt auf die Vorspannkraft je nach Festigkeitsklasse.
- Steigert die Nachgiebigkeit der Schraubenverbindung
- Verhindert das Lockern gem. DIN 267-26 und sichert gegenüber selbsttätigem Losdrehen nach DIN 65151 / DIN 25201-4
Losdrehsicherung
Formschlüssig sperrende Wirkung durch die Verzahnung unter dem Schraubenkopf bzw. an der Mutter.
- Unterstützt den Sicherungseffekt gegenüber selbsttätigem Losdrehen
Sind NSK-Scheiben wiederverwendbar?
NSK-Scheiben verfügen über ein definiertes und reproduzierbares Federverhalten und können – bei nachgewiesener Funktionsfähigkeit und unter Einhaltung der normativen Randbedingungen – je nach Verschraubungsart auch wiederverwendet werden.
Bei der Bewertung der Wiederverwendbarkeit ist jedoch nicht allein das Sicherungselement entscheidend, sondern die gesamte Schraubenverbindung im jeweiligen Anwendungsfall.
teckentrup SLI verfolgt hierzu einen ganzheitlichen, systemorientierten Ansatz, bei dem alle relevanten Einflussgrößen berücksichtigt werden.
Wiederverwendbarkeit ist insbesondere bei hoch belasteten Schraubenverbindungen kein Standardfall, sondern eine anwendungsbezogene Entscheidung, die eine technische Bewertung erfordert. Ohne entsprechenden Nachweis können – insbesondere ab mittleren Sicherheitsanforderungen – sowohl funktionale als auch rechtliche Risiken entstehen.
Für eine sichere Bewertung sind Prüfungen hinsichtlich Reibungszahl, Vorspannkraft und Losdrehsicherheit erforderlich – abgestimmt auf Anwendung und Anzahl der Montagezyklen. Ergänzend ist eine Dokumentation der Anzugszyklen sowie die Einhaltung definierter Einsatzgrenzen durch den Anwender sicherzustellen.
In sicherheitskritischen Anwendungen oder bei überelastischen Anziehverfahren ist eine Wiederverwendung in der Regel nicht vorgesehen.

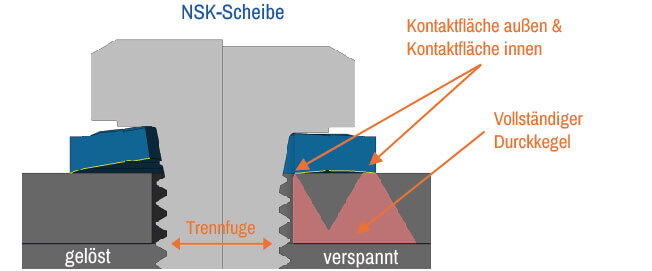

Warum dreht sich die NSK-Scheibe beim Anziehen nicht mit?
Das Verhalten der NSK-Scheibe basiert auf ihrer spezifischen Geometrie und der gezielten Auslegung der Krafteinleitung.
Beim Anziehen wird das Drehmoment zunächst über einen kleineren, ringförmigen Bereich im Innendurchmesser eingeleitet, während sich die Scheibe gleichzeitig über ihren größeren Außendurchmesser auf der Gegenlage abstützt.
Durch die Geometrie der NSK-Scheibe entsteht am Außendurchmesser ein höheres Haltemoment als das eingeleitete Drehmoment am Innendurchmesser. Dadurch bleibt die Scheibe stabil in Position und dreht sich beim Anziehen nicht mit.
Ergebnis: Eine definierte Krafteinleitung, stabile Montagebedingungen und eine reproduzierbare Vorspannkraft.
Wie werden NSK-L geprüft?

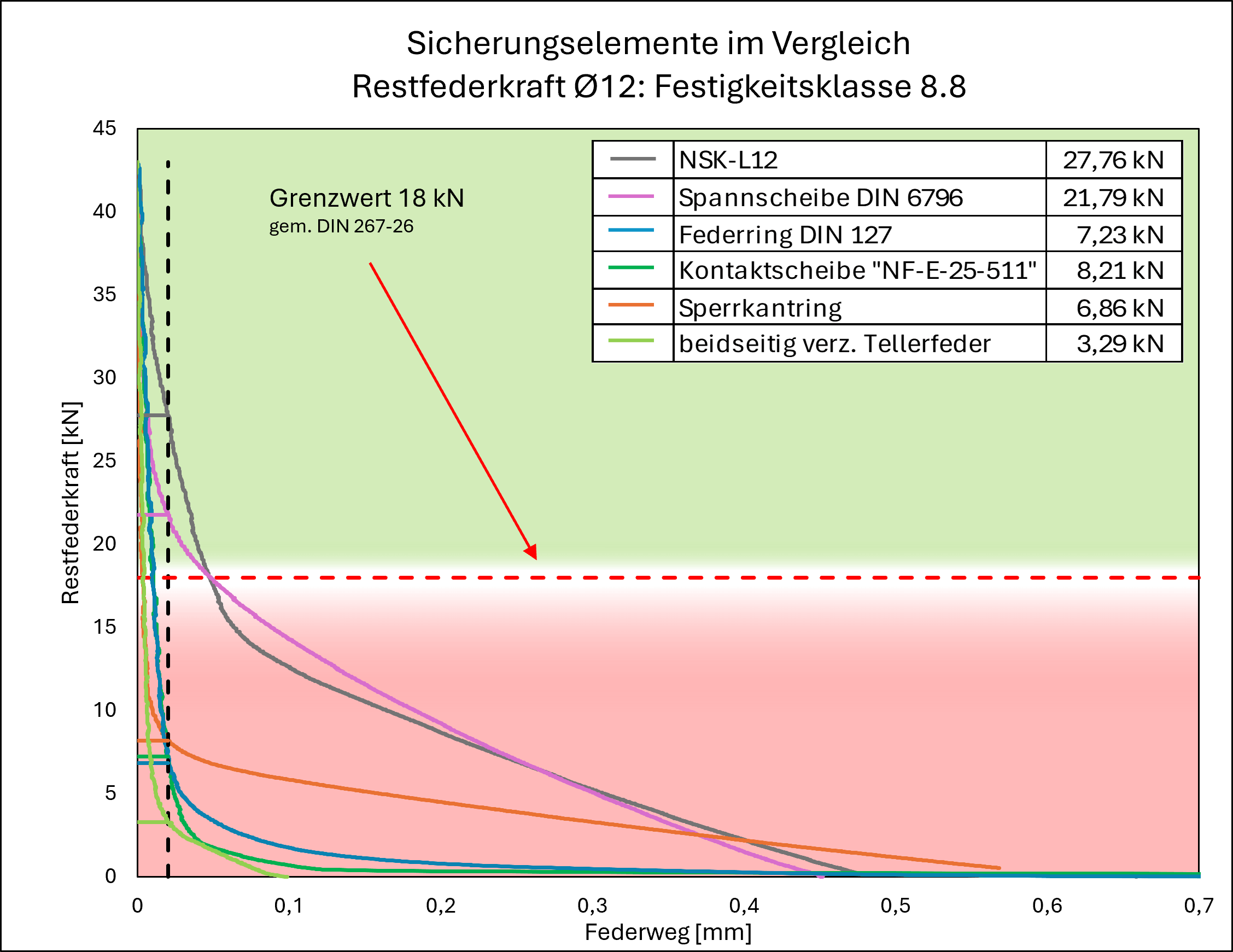

Mindestrestfederkraftermittlung gem. DIN 267-26
Kraftmessung bei einer Entlastung der Verschraubung um 20μm (Technische Lieferbedingungen für Spannscheiben aus Federstahl für Schraubenverbindungen)
Reibbeiwerte werden ermittelt gem. DIN 16047
Entscheidend für einen gleichbleibend und definierten Reibungskoeffizienten mit geringer Toleranz sind:
a.) die Form des Verbindungselementes
b.) die Oberflächenbeschichtung des Verbindungselementes

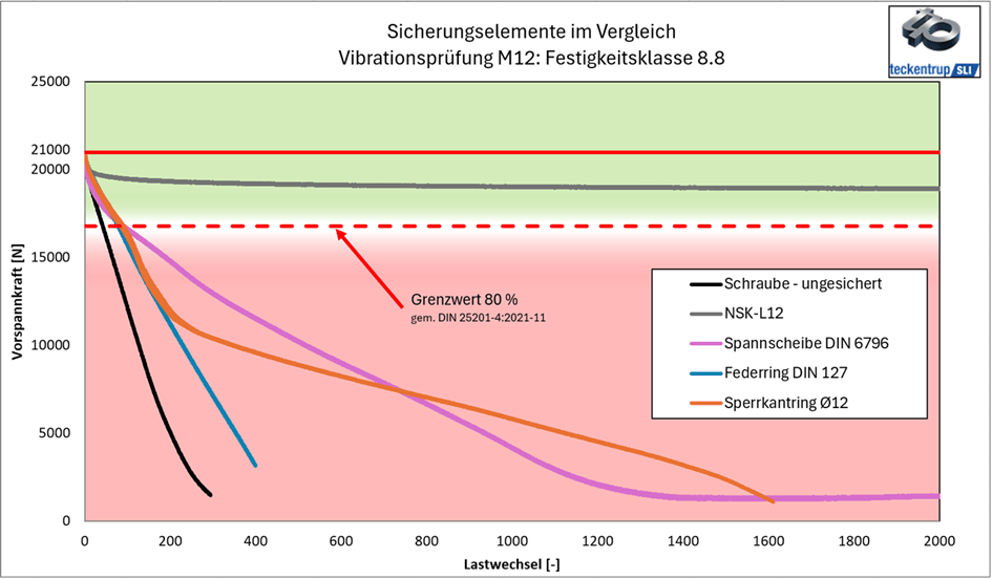

Vibrationsprüfung gem. DIN 65151 & DIN 25201-4 Anhang B.
- Anwendungsorientierte Prüfung mit kreisloch- als auch langlochförmigen Proben.
- Interne Prüfungen sind durch externe Institute verifiziert.
Druckkegelprüfung
Durchbiegungsversuche
Die funktionalen Eigenschaften und deren Prüfungen für Langlochschraubenverbindungen sind nicht in Normen definiert. Die von teckentrup durchgeführten Untersuchungen dienen zur Orientierung.
Es sind anwenderseitig die Eigenschaften und deren Prüfung für Langlochverbindungen festzulegen.
Umgebungsspezifische Korrosionsschutzprüfung
Salzsprühnebeltest nach ISO 9227
Variante Federstahl (C60) mit Zinklamelle

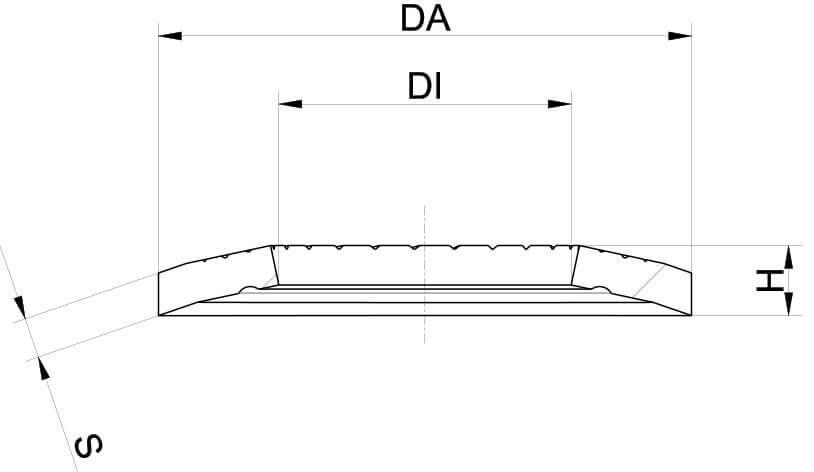

| NSK-L | Artikelnummer | DI | DA | S1 | H | Gew./1.000 St. | St./VPE | 3D Download | Anfrage |
|---|---|---|---|---|---|---|---|---|---|
| NSK-L6 | 070230 | Ø 6.10+0,48 | Ø 14.20-0,43 | 2.40±0.04 | 3.10±0.20 | 2,13 kg | 1.000 | Download | In die Anfrageliste |
| NSK-L8 | 070240 | Ø 8.20+0.58 | Ø 18.20-0.52 | 2.50±0.05 | 3.40±0.25 | 3,94 kg | 1.000 | Download | In die Anfrageliste |
| NSK-L10 | 070250 | Ø 10.20+0.58 | Ø 22.25-0.52 | 2.80±0.06 | 3.70±0.25 | 6,83 kg | 500 | Download | In die Anfrageliste |
| NSK-L12 | 070260 | Ø 12.40+0.58 | Ø 27.25-0.52 | 2.80±0.06 | 4.30±0.25 | 10,11 kg | 500 | Download | In die Anfrageliste |
| NSK-L14 | 070270 | Ø 14.40+0.58 | Ø 30.25-0,52 | 3.50±0.06 | 4.70±0.25 | 15,27 kg | 250 | Download | In die Anfrageliste |
| NSK-L16 | 070280 | Ø 16.40+0.58 | Ø 32.50-0.52 | 3.50±0.07 | 4.90±0.30 | 16,80 kg | 250 | Download | In die Anfrageliste |
| NSK-L20 | 070300 | Ø 21,00+0,58 | Ø 40,00-0,52 | 4.00±0.07 | 6.00±0.30 | 28,58 kg | 100 | Download | In die Anfrageliste |
