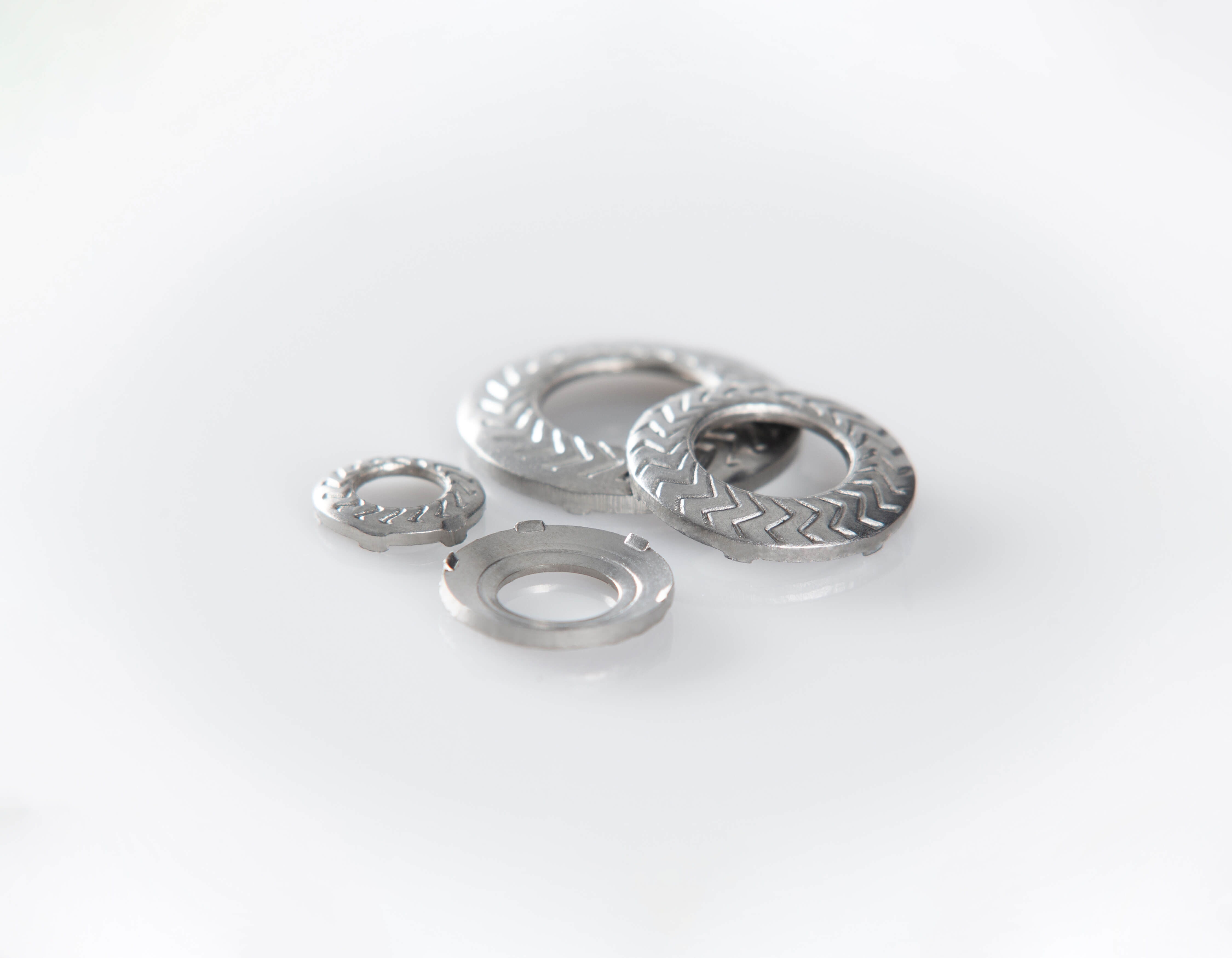

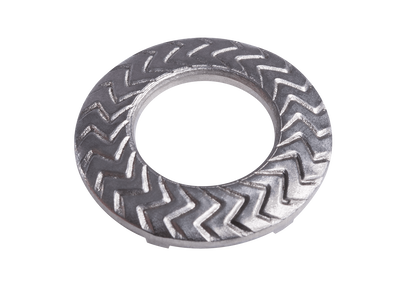

NSK-KElektrisch leitende Verbindungen

NSK-K kombiniert sichere elektrische Kontaktierung mit definierter Federwirkung und stabilem Kontaktdruck – für einen dauerhaft niedrigen Übergangswiderstand auf beschichteten Oberflächen.

Einsatzbereiche

  • Erdungs-, Schutzleiter- und Potentialausgleichsverbindungen
  • Elektrisch leitende Schraubenverbindungen bei isolierenden (lackierten, pulverbeschichteten oder oxidierten) Oberflächen

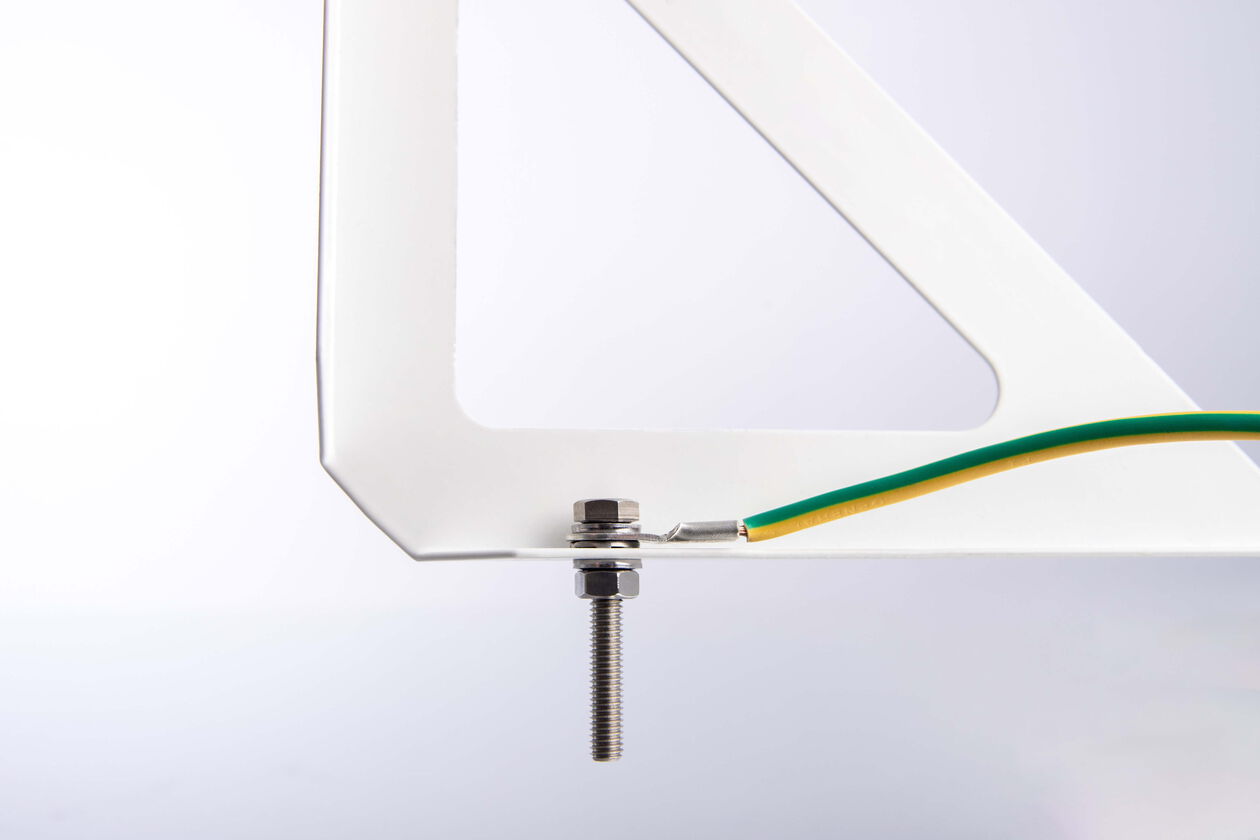

  • Sichere Kontaktierung beschichteter Gehäuse, Maschinenrahmen und Konstruktionen
  • Kreislochverbindungen
  • Festigkeitsklassen bis 8.8 bzw. A70

Vorteile der NSK-K (multifunktional)

  • Sicherheit für Mensch & Maschine
    Zuverlässige elektrische Verbindungen sichern die Funktion von Erdung und Potentialausgleich.
  • Dauerhaft niedriger Übergangswiderstand
    Stabile elektrische Kontaktierung über die gesamte Lebensdauer.
  • Konstanter Kontaktdruck
    Erhält die erforderliche Kontaktkraft als Grundlage für einen dauerhaft niedrigen Übergangswiderstand.
  • Elastische Nachgiebigkeit & Federwirkung
    Kompensiert Setz-, Relaxations- und Lockerungseinflüsse.
  • Sichere Kontaktierung beschichteter Oberflächen
    Definierte Zähne durchdringen Oberflächenschichten von bis zu 250 µm für eine sichere elektrische Kontaktierung.
  • Multifunktionale Systemlösung
    Vereint Kontaktierung, Kontaktdruck und Federwirkung – systematisch erweiterbar mit der NSK-E für zusätzliche Losdrehsicherung.


Unterschied zwischen der Sperrkantscheibe und der NSK-Scheibe

Sperrkantscheibe

Die Sperrkantscheibe wurde Anfang der 1990er-Jahre als reines Losdrehsicherungselement für Schraubenverbindungen entwickelt.

Sie entsprach dem damaligen Stand der Technik, z.B. gemäß der heute nicht mehr aktuellen BN 208 010. Sperrkantscheiben haben keinen nennenswerten Einfluss auf die Systemnachgiebigkeit oder die Lockerungssicherheit und gelten daher nicht mehr als Stand der Technik.

NSK-Scheibe

Moderne Schraubenverbindungen stellen heute deutlich höhere Anforderungen an Vorspannkraftstabilität, Systemnachgiebigkeit und Funktionssicherheit.

Die NSK-Scheibe wurde entwickelt, um diese erweiterten Anforderungen an Schraubenverbindungen zu erfüllen.  Sie ist ein multifunktionales Sicherungselement, das zuverlässig gegen Losdrehen und Lockern sichert und zugleich die elastische Systemnachgiebigkeit erhöht.

Normkonform nach aktuellen Regelwerken wie der DIN EN 17976 erfüllen NSK-Scheiben zudem die Anforderungen der DIN 25201-4 und DIN 267-26. Bei identischen Abmessungen und Kosten stellt die NSK technisch eine neue Generation von Sicherungselementen dar.

Klassische Sicherungselemente können in der Regel nur gegen Lockern oder gegen Losdrehen wirken, während die NSK beide Funktionen in einem Element kombiniert.

  Sperrkantscheibe NSK
Federwirkung, Kompensation von Lockerungseffekten
(DIN EN 17976, DIN 267-26)
Steigerung der elastischen Nachgiebigkeit und Gleitfestigekeit
(gem. VDI 2230)
Gewichtsreduzierung und erweiterte Gestaltungsoptionen
Gleichmäßiger Druckkegel
Kosten
Einbaumaße
Die Abmessungen der unterschiedlichen Sperrkantscheiben finden Sie unterhalb der NSK-Scheiben.

Gegenüberstellung möglicher Lösungen für hochbeanspruchte Schraubenverbindungen

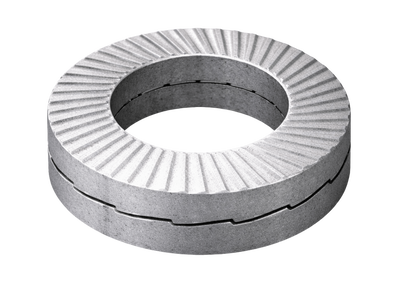

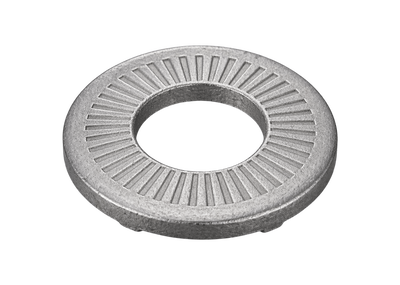

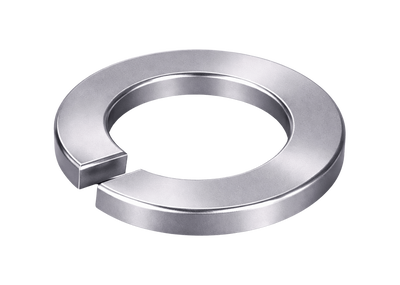

  Federring Keilsicherungsscheibe Zahnscheibe Kontaktscheibe NFE-Kontaktscheibe Sperrkantscheibe-K NSK-K
Dauerhaft niedriger Übergangswiderstand
Erhalt des Kontaktdrucks
Kompensation von Losdreheffekten
(gemäß DIN 65151 / DIN 25201 – 4)
Kompensation von Lockerungseffekten
Sichere Kontaktierung bei isolierenden (lackierten, pulverbeschichteten oder oxidierten) Oberflächen
Abmessungen kompatibel zu NFE 25-511 / SN 70093
Normkonform
(Stand der Technik)
nachgewiesen / typisch vorhanden nachgewiesen / typisch vorhanden
eingeschränkt / anwendungsabhängig eingeschränkt / anwendungsabhängig
nicht nachgewiesen / nicht primäre Funktion nicht nachgewiesen / nicht primäre Funktion

Ausführungen

  Federstahl
EN 1.1211/1.1221/1.1231
Edelstahl A41
EN 1.4401
Weitere Werkstoffe EN 1.4547, EN 2.4819, EN 2.4668 auf Anfrage
Härte / Festigkeit ≥ 430 HV10 ≥ 595 N/mm2 je nach Werkstoff
Beschichtung Nichtelektrolytisch aufgebrachter Zinklamellenüberzug - -
Korr.-schutz Minimum 720h im Salzsprühnebeltest (gemäß ISO 9227) PREN 27 je nach Werkstoff
Temperaturbereich -40°C bis 150°C -40°C bis 150°C je nach Werkstoff
Schraubengüte max. 8.8 bis einschließlich
A4-80
je nach Werkstoff
Abmessungsbereich M4 - M12 M4 -M12 nach Bedarf
1 auch einsetzbar für A2-Edelstahl-Schrauben, z.B EN 1.4301 & EN 1.4310

Anwendungsbereiche

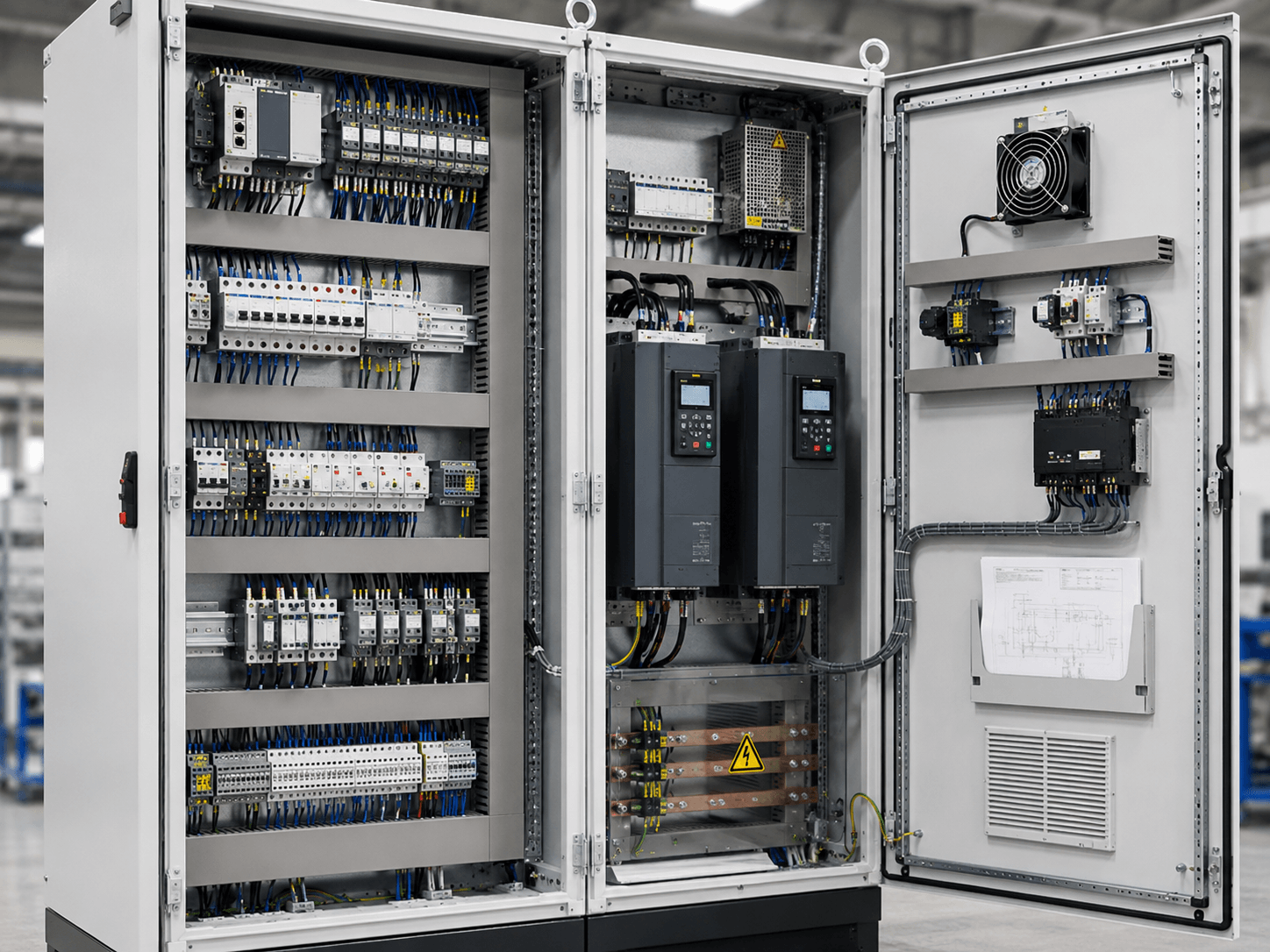

Schaltschränke

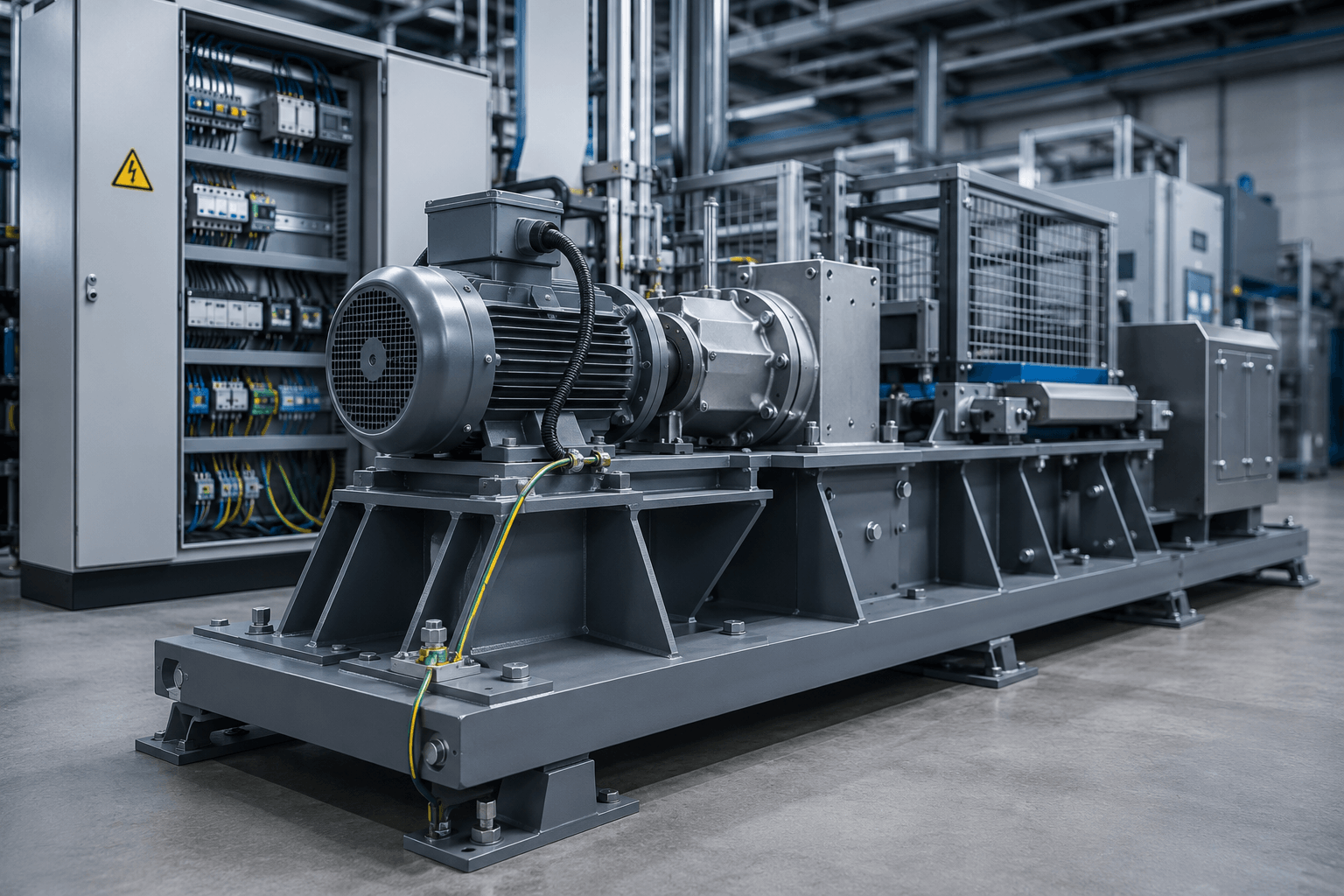

Maschinen & Anlagen
Bahnindustrie

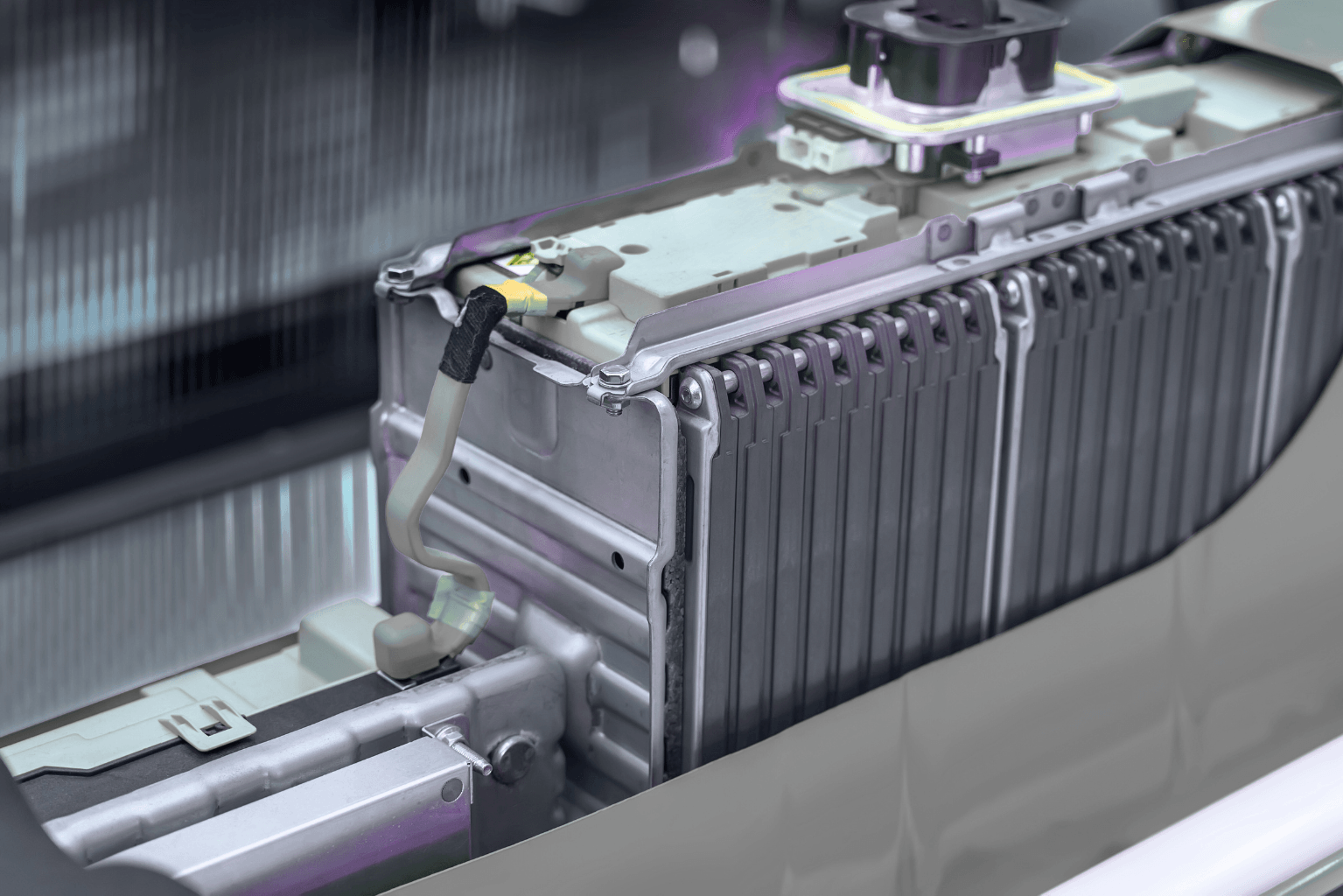

Batteriespeicher

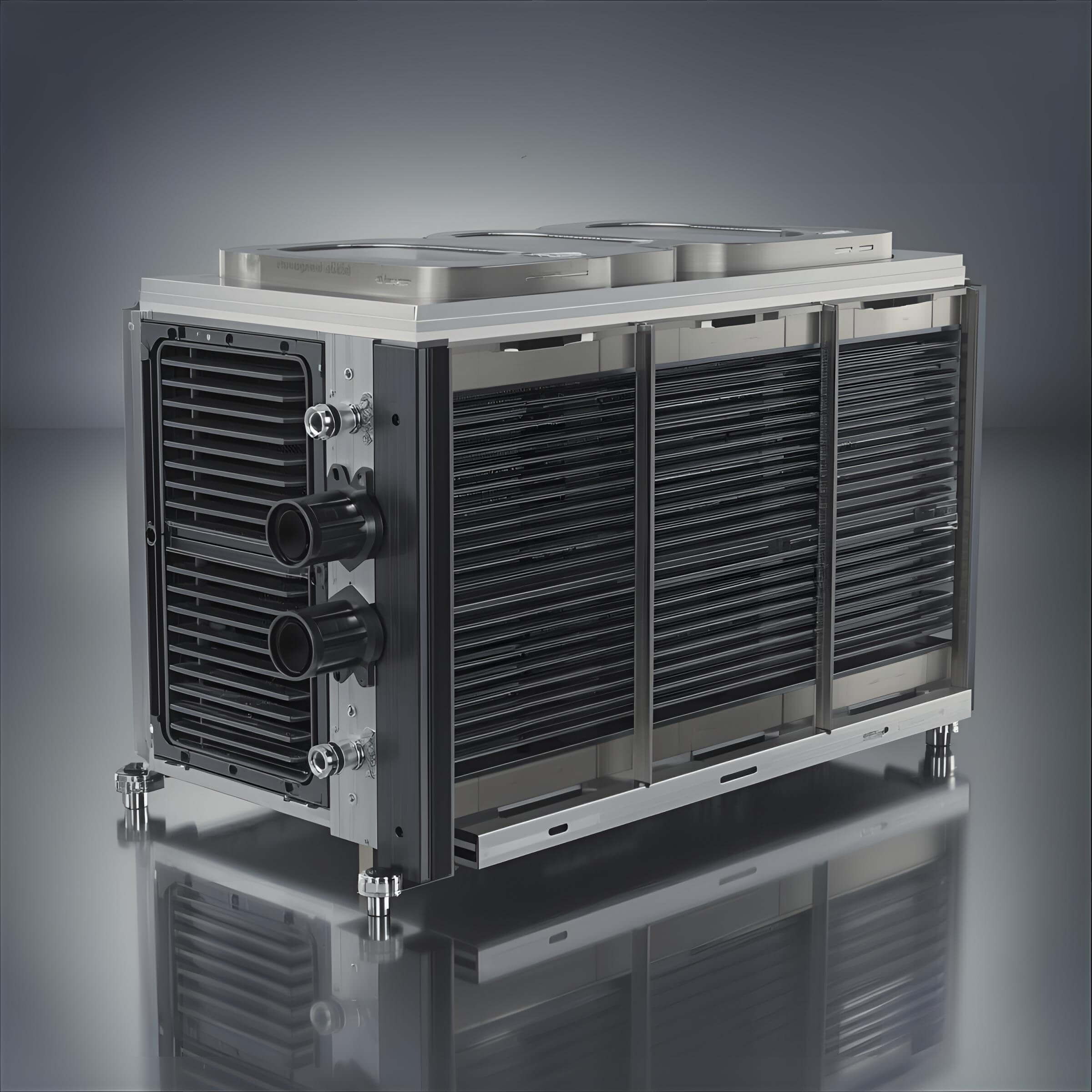

Erneuerbare Energien

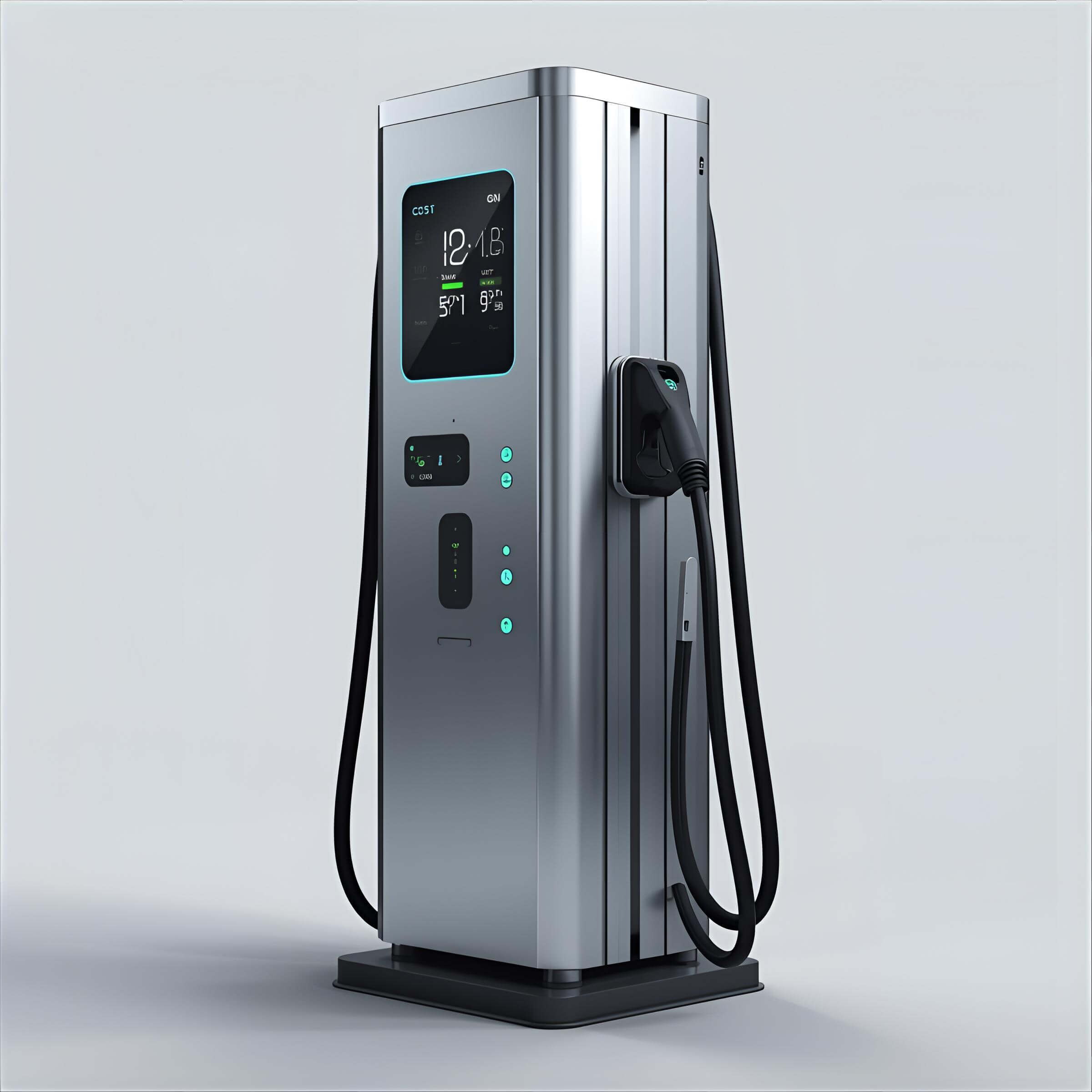

Ladeinfrastruktur

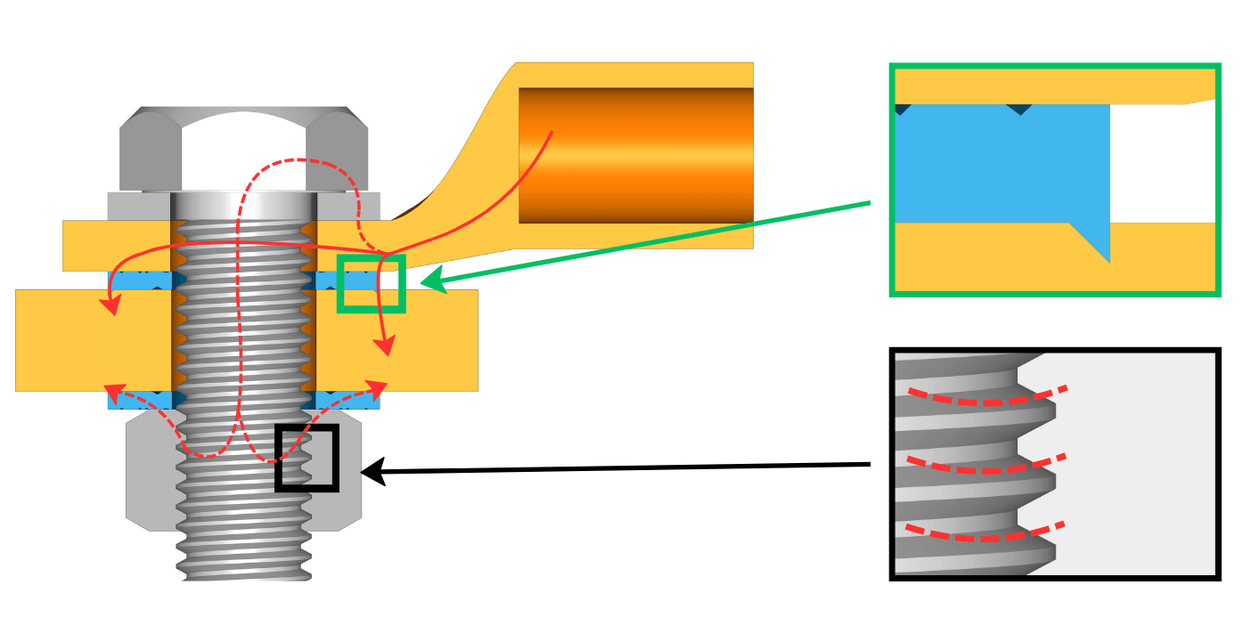

Eine Schraubenverbindung ist ein System,
das sich ausgehend von der Grundfunktion „Klemmung“ in mehre Teilfunktionen untergliedert.



Drei Funktionen, ein Schraubensicherungselement

Lockerungssicherung

Kraftschlüssig, federnd mit bogenförmiger Geometrie abgestimmt auf die Vorspannkraft je nach Festigkeitsklasse.

  • Steigert die Nachgiebigkeit der Schraubenverbindung
  • Verhindert das Lockern gem. DIN 267-26
Winkel- oder bogenförmige Form mit zwei ringförmigen Kontaktflächen

Losdrehsicherung

Formschlüssig sperrende Wirkung durch die Verzahnung unter dem Schraubenkopf bzw. an der Mutter.

  • Unterstützt den Sicherungseffekt gegenüber selbsttätigem Losdrehen nach DIN 65151 / DIN 25201-4

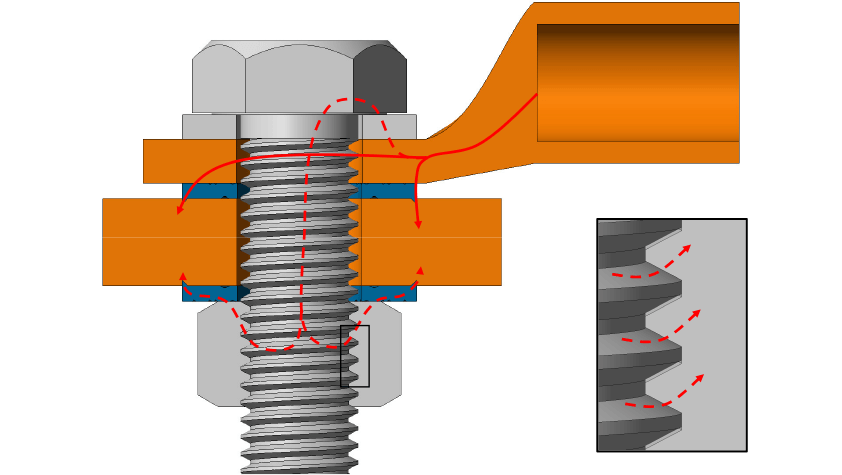

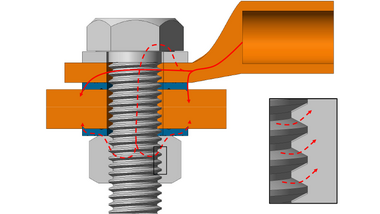

Elektrische Kontaktierung

Definiert angeordnete Zähne durchdringen Oberflächenschichten und stellen metallische Kontaktpunkte für eine dauerhaft sichere elektrische Kontaktierung her.


Sind NSK-Scheiben wiederverwendbar?

NSK-Scheiben verfügen über ein definiertes und reproduzierbares Federverhalten und können – bei nachgewiesener Funktionsfähigkeit und unter Einhaltung der normativen Randbedingungen – je nach Verschraubungsart auch wiederverwendet werden.

Bei der Bewertung der Wiederverwendbarkeit ist jedoch nicht allein das Sicherungselement entscheidend, sondern die gesamte Schraubenverbindung im jeweiligen Anwendungsfall.

teckentrup SLI verfolgt hierzu einen ganzheitlichen, systemorientierten Ansatz, bei dem alle relevanten Einflussgrößen berücksichtigt werden.

Wiederverwendbarkeit ist insbesondere bei hoch belasteten Schraubenverbindungen kein Standardfall, sondern eine anwendungsbezogene Entscheidung, die eine technische Bewertung erfordert. Ohne entsprechenden Nachweis können – insbesondere ab mittleren Sicherheitsanforderungen – sowohl funktionale als auch rechtliche Risiken entstehen.

Für eine sichere Bewertung sind Prüfungen hinsichtlich Reibungszahl, Vorspannkraft und Losdrehsicherheit erforderlich – abgestimmt auf Anwendung und Anzahl der Montagezyklen. Ergänzend ist eine Dokumentation der Anzugszyklen sowie die Einhaltung definierter Einsatzgrenzen durch den Anwender sicherzustellen.

In sicherheitskritischen Anwendungen oder bei überelastischen Anziehverfahren ist eine Wiederverwendung in der Regel nicht vorgesehen.

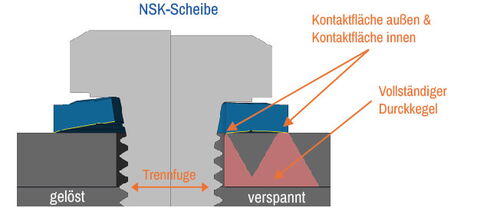

Warum dreht sich die NSK-Scheibe beim Anziehen nicht mit?

Das Verhalten der NSK-Scheibe basiert auf ihrer spezifischen Geometrie und der gezielten Auslegung der Krafteinleitung.

Beim Anziehen wird das Drehmoment zunächst über einen kleineren, ringförmigen Bereich im Innendurchmesser eingeleitet, während sich die Scheibe gleichzeitig über ihren größeren Außendurchmesser auf der Gegenlage abstützt.

Durch die Geometrie der NSK-Scheibe entsteht am Außendurchmesser ein höheres Haltemoment als das eingeleitete Drehmoment am Innendurchmesser. Dadurch bleibt die Scheibe stabil in Position und dreht sich beim Anziehen nicht mit.

Ergebnis: Eine definierte Krafteinleitung, stabile Montagebedingungen und eine reproduzierbare Vorspannkraft.

Wie werden NSK-K geprüft?

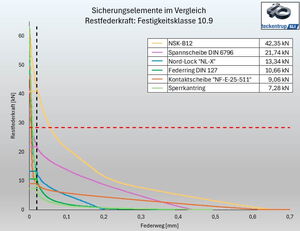

Mindestrestfederkraftermittlung gem. DIN 267-26
Kraftmessung bei einer Entlastung der Verschraubung um 20μm (Technische Lieferbedingungen für Spannscheiben aus Federstahl für Schraubenverbindungen)

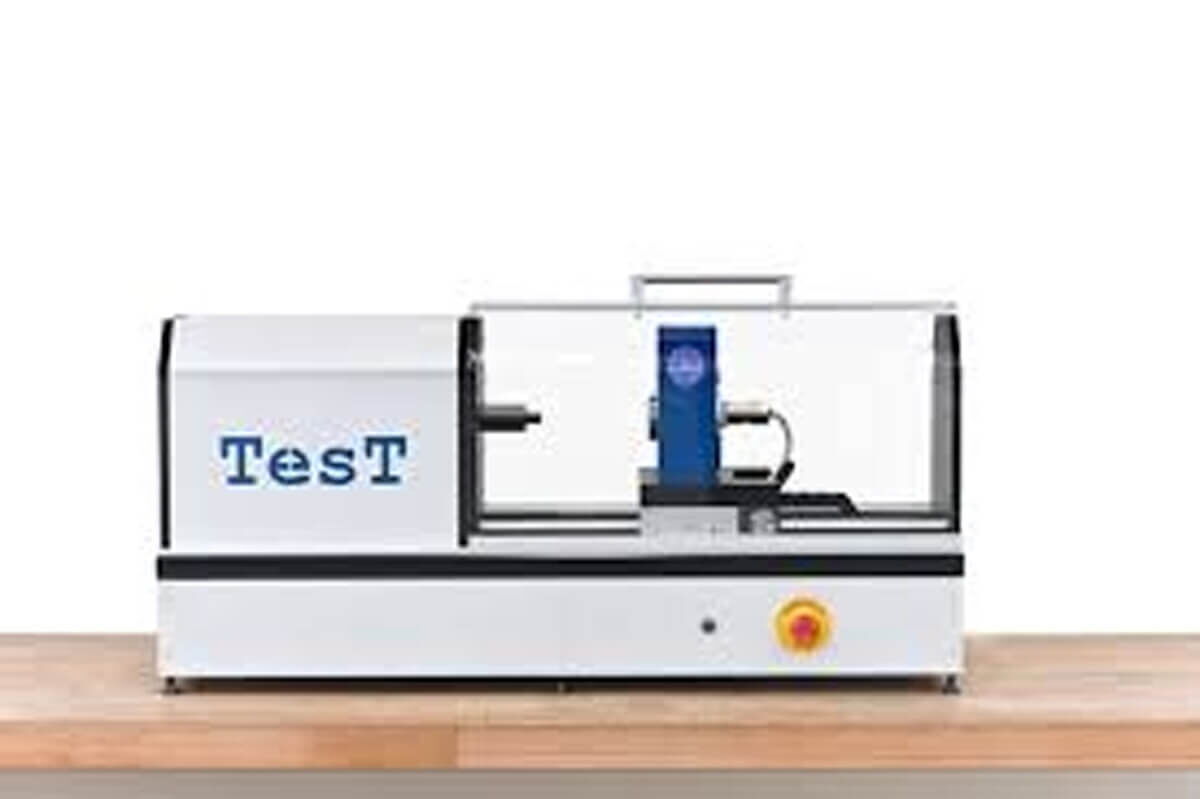

Reibbeiwerte werden ermittelt gem. DIN 16047
Entscheidend für einen gleichbleibend und definierten Reibungskoeffizienten mit geringer Toleranz sind:
a.) die Form des Verbindungselementes
b.) die Oberflächenbeschichtung des Verbindungselementes

Vibrationsprüfung gem. DIN 65151 & DIN 25201-4 Anhang B.

  • Anwendungsorientierte Prüfung mit kreisloch- als auch langlochförmigen Proben.
  • Interne Prüfungen sind durch externe Institute verifiziert.

Prüfung lnterkristalline Korrosion ASTM A 262 - 2015
Gefügeseitiger Nachweis Korrosionsbeständigkeit

Loch-/ Spaltkorrosion ISO 15158:2014-02
Nachweis Lochkorrosionsbeständigkeit

Umgebungsspezifische Korrosionsschutzprüfung
Salzsprühnebeltest nach ISO 9227

Variante Federstahl (C60 / C67) mit Zinklamelle

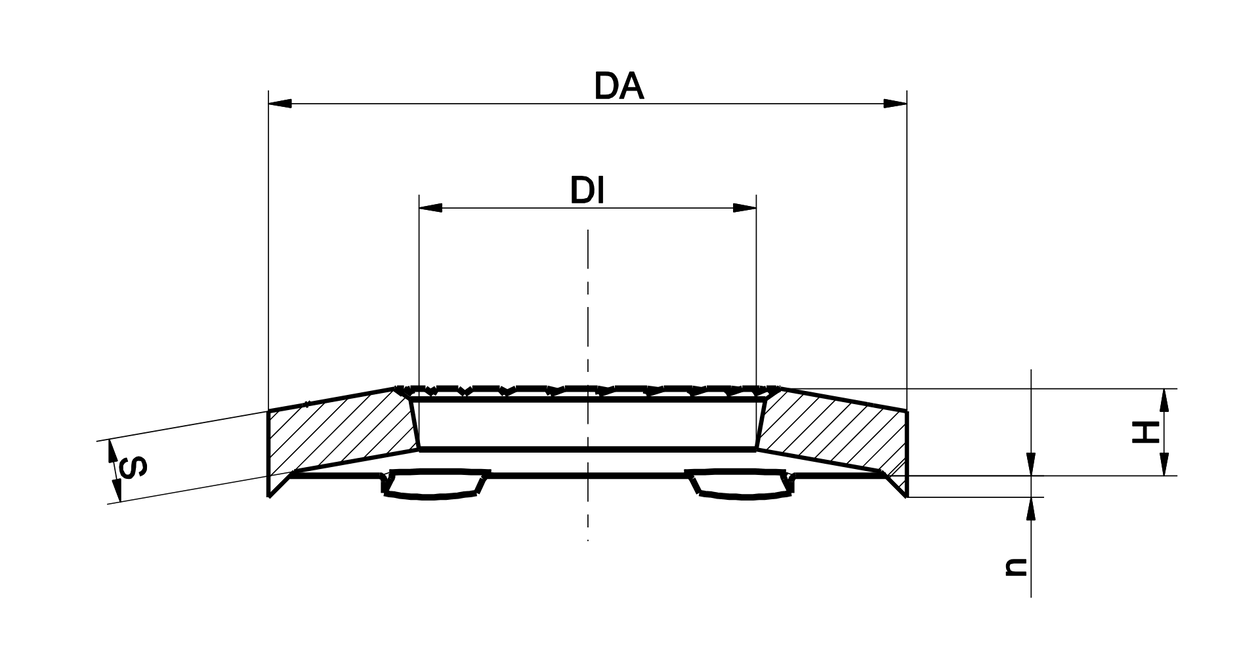

NSK-K Artikelnummer DI DA S1 H Breite Zahn m Höhe Zahn n Gew./1.000 St. St./VPE 3D Download Anfrage
NSK-K4 070710 Ø 4.10+0.48 Ø 8.20-0.40 1.00±0.03 1.30±0.20 1.20±0.10 0.20+0.20/-0.10 0,30 kg 1.000 Download In die Anfrageliste
NSK-K5 070720 Ø 5.10+0.48 Ø 10.20-0.40 1.00±0.03 1.50±0.20 2.00±0.10 0.40+0.30/-0.10 0,43 kg 1.000 Download In die Anfrageliste
NSK-K6 070730 Ø 6.10+0.48 Ø 12.20-0.40 1.20±0.04 1.90±0.20 2.00±0.20 0.40+0.30/-0.10 0,80 kg 1.000 Download In die Anfrageliste
NSK-K8 070740 Ø 8.20+0.58 Ø 16.20-0.50 1.40±0.04 2.40±0.25 2.00±0.20 0.40+0.30/-0.10 1,60 kg 1.000 Download In die Anfrageliste
NSK-K10 070750 Ø 10.20+0.58 Ø 20.25-0.50 1.60±0.04 2.75±0.25 2.00±0.20 0.40+0.30/-0.10 2,80 kg 500 Download In die Anfrageliste
NSK-K12 070760 Ø 12.40+0.58 Ø 24.25-0.50 1.60±0.04 3.00±0.25 2.00±0.20 0.40+0.30/-0.10 4,00 kg 500 Download In die Anfrageliste
NSK-K16 070780 Ø 16.40+0.58 Ø 32.30-0.62 2.50±0.06 5,00±0.30 4.00±0.20 0.40+0.30/-0.10 12,00 kg 250 Download In die Anfrageliste

Variante Edelstahl (A4) 1.4401

NSK-K Artikelnummer DI DA S1 H Breite Zahn m Höhe Zahn n Gew./1.000 St. St./VPE 3D Download Anfrage
NSK-K4 076710 Ø 4.10+0.48 Ø 8.20-0.40 1.00±0.03 1.30±0.20 1.20±0.10 0.20+0.20/-0.10 0,30 kg 1.000 Download In die Anfrageliste
NSK-K5 076720 Ø 5.10+0.48 Ø 10.20-0.40 1.00±0.03 1.50±0.20 2.00±0.10 0.40+0.30/-0.10 0,43 kg 1.000 Download In die Anfrageliste
NSK-K6 076730 Ø 6.10+0.48 Ø 12.20-0.40 1.20±0.04 1.90±0.20 2.00±0.20 0.40+0.30/-0.10 0,80 kg 1.000 Download In die Anfrageliste
NSK-K8 076740 Ø 8.20+0.58 Ø 16.20-0.50 1.40±0.04 2.40±0.25 2.00±0.20 0.40+0.30/-0.10 1,60 kg 1.000 Download In die Anfrageliste
NSK-K10 076750 Ø 10.20+0.58 Ø 20.25-0.50 1.60±0.04 2.75±0.25 2.00±0.20 0.40+0.30/-0.10 2,80 kg 500 Download In die Anfrageliste
NSK-K12 076760 Ø 12.40+0.58 Ø 24.25-0.50 1.60±0.04 3.00±0.25 2.00±0.20 0.40+0.30/-0.10 4,00 kg 500 Download In die Anfrageliste
NSK-K16 076780 Ø 16.40+0.58 Ø 32.30-0.62 2.50±0.06 5,00±0.30 4.00±0.20 0.40+0.30/-0.10 12,00 kg 250 Download In die Anfrageliste

Technische Änderungen vorbehalten

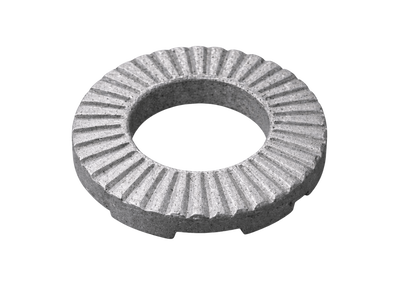

Kontaktscheiben werden zur Herstellung elektrisch leitender Verbindungen (z.B. für Erd- und Masseverbindungen) von lackierten Geräteteilen mit Schichtdicken bis 100μm angewendet. Siehe hierzu auch SN 70093.
1 Ausgangsmaterialstärke

Variante Federstahl (C60 / C67) mit Zinklamelle

SK-K Artikelnummer DI DA S1 H Breite Zahn m Höhe Zahn n Gew./1.000 St. St./VPE Anfrage
SK-K4 090710 Ø 4.10+0.48 Ø 8.20-0.40 1.00±0.03 1.35-0.15 1.20±0.10 0.20+0.20/-0.10 0,30 kg 1.000 In die Anfrageliste
SK-K5 090720 Ø 5.10+0.48 Ø 10.20-0.40 1.00±0.03 1.50-0.25 2.00±0.10 0.40+0.30/-0.10 0,43 kg 1.000 In die Anfrageliste
SK-K6 090730 Ø 6.10+0.48 Ø 12.20-0.40 1.20±0.04 1.80-0.30 2.00±0.20 0.40+0.30/-0.10 0,80 kg 1.000 In die Anfrageliste
SK-K8 090740 Ø 8.20+0.58 Ø 16.20-0.50 1.40±0.04 2.40-0.45 2.00±0.20 0.40+0.30/-0.10 1,60 kg 1.000 In die Anfrageliste
SK-K10 090750 Ø 10.20+0.58 Ø 20.25-0.50 1.60±0.04 2.60-0.45 2.00±0.20 0.40+0.30/-0.10 2,80 kg 500 In die Anfrageliste
SK-K12 090760 Ø 12.40+0.58 Ø 24.25-0.50 1.60±0.04 2.60-0.45 2.00±0.20 0.40+0.30/-0.10 4,00 kg 500 In die Anfrageliste

Variante Edelstahl (A4) 1.4401

SK-K Artikelnummer DI DA S1 H Breite Zahn m Höhe Zahn n Gew./1.000 St. St./VPE Anfrage
SK-K4 096710 Ø 4.10+0.48 Ø 8.20-0.40 1.00±0.03 1.35-0.15 1.20±0.10 0.20+0.20/-0.10 0,30 kg 1.000 In die Anfrageliste
SK-K5 096720 Ø 5.10+0.48 Ø 10.20-0.40 1.00±0.03 1.50-0.25 2.00±0.10 0.40+0.30/-0.10 0,43 kg 1.000 In die Anfrageliste
SK-K6 096730 Ø 6.10+0.48 Ø 12.20-0.40 1.20±0.04 1.80-0.30 2.00±0.20 0.40+0.30/-0.10 0,80 kg 1.000 In die Anfrageliste
SK-K8 096740 Ø 8.20+0.58 Ø 16.20-0.50 1.40±0.04 2.40-0.45 2.00±0.20 0.40+0.30/-0.10 1,60 kg 1.000 In die Anfrageliste
SK-K10 096750 Ø 10.20+0.58 Ø 20.25-0.50 1.60±0.04 2.60-0.45 2.00±0.20 0.40+0.30/-0.10 2,80 kg 500 In die Anfrageliste
SK-K12 096760 Ø 12.40+0.58 Ø 24.25-0.50 1.60±0.04 2.60-0.45 2.00±0.20 0.40+0.30/-0.10 4,00 kg 500 In die Anfrageliste

Technische Änderungen vorbehalten
Kontaktscheiben werden zur Herstellung elektrisch leitender Verbindungen (z.B. für Erd- und Masseverbindungen) von lackierten Geräteteilen mit Schichtdicken bis 100μm angewendet. Siehe hierzu auch SN 70093.
1 Ausgangsmaterialstärke
