NSK-BLanglochbefestigungen bis 12.9 Festigkeitsklassen

Einsatzbereiche

  • Hochbeanspruchte und hochfeste Schraubenverbindungen gem. VDI 2230-1
  • Kraftschlüssige, statische und dynamische Übertragung der Betriebsbelastung über die verspannten Bauteile
  • Festigkeitsklassen  bis 12.9 bzw. A80

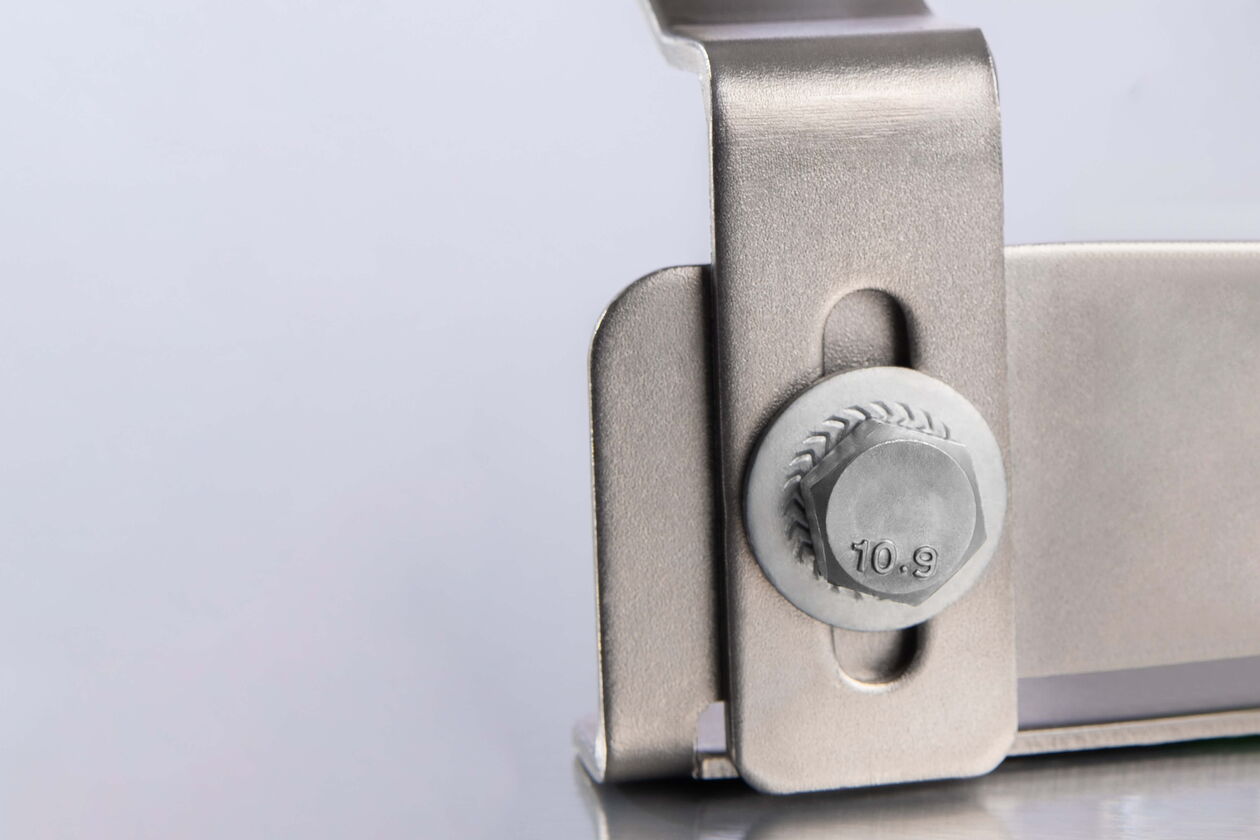

  • Kreisloch- als auch Langlochverbindungen (Siehe auch NSK-L für kleine Einbauräume)

Vorteile der NSK-B (multifunktional)

  • Geeignet für hohe Vorspannkräfte
  • Sicherungselement gegen Lockern  & selbsttätiges Losdrehen
  • Erhöhung der elastischen Nachgiebigkeit  / Steigerung der Gleitfestigkeit mit spezielle Federkennlinien / Optimales Restfederverhalten für die Festigkeitsklassen 10.9 und 12.9 /A70-A80) (Federkennlinien im M-Design hinterlegt)
  • Normkonform gem. BN, 282010, DIN 267-26, DIN 25201-4, DIN EN 17976
  • Optimaler Einsatz für kurze Klemmlängen / Leichtbau
  • Lieferbar in unterschiedlichen Materialien (Federstahl / Edelstahl (A(2*)4)
  • Einteilig / Montagefreundlich
  • Reduzierung der Teilevielfalt / Gesamtkostenoptimierung
  • Gewichtsreduzierung und erweiterte Gestaltungsoptionen
  • Lösung zur Verringerung des Global Carbon Footprint
  • Restriktionsfreie Upgrade-Möglichkeit von Sperrkantscheiben zu NSK
* A4-NSK-Scheiben sind auch für A2-Schraubenverbindungen einsetzbar
NSK-Schraubensicherungen
Download Daten

Gegenüberstellung möglicher Lösungen für hoch­beanspruchte und hochfeste Schrauben­verbindungen

  Feder-/ Profil-Sperrkantring1
Federscheibe2 mit U-Scheibe		 Keilscheibenpaare
(flache Ausführung)		 Keilscheibenpaare
(konische Ausführung)		 Spannscheibe
(DIN6796)		 Sperrkant­scheibe SK-B NSK-B
Beschädigung der Gegenlage
Definierter / reproduzierbare Kontaktdruck (Reibbeiwert)
Verbesserung der Nachgiebigkeit bei kurzen Klemmlängen
Kompensation von Lockerungseffekten3
Kompensation von Losdreh-Effekten4
Anschaffungskosten im Vergl. zur Unterlegscheibe DIN 1255
1 DIN 127, 128, 6905, 7980 u.ä.
2 DIN 137, 6904
3 gemäß VDI 2230, DIN 267-26
4 gemäß DIN 65151 / DIN 25201 – 4
5 gleich / höher / hoch

Ausführungen

  Federstahl
EN 1.1211		 Edelstahl A41
EN 1.4401		 Weitere Werkstoffe EN 1.4547, EN 2.4819, EN 2.4668 auf Anfrage
Härte / Festigkeit ≥ 430 HV10 ≥ 595 N/mm2 je nach Werkstoff
Beschichtung Zinklamellenbeschichtung - -
Korr.-schutz > 720h im Salzsprühnebeltest (gemäß ISO 9227) PREN 27 (bezogen auf Grundwerkstoff) je nach Werkstoff
Temperaturbereich -40°C bis 150°C -40°C bis 150°C je nach Werkstoff
Schraubengüte 8.8 - 12.9 bis einschließlich
A4-80		 je nach Werkstoff
Abmessungsbereich M5 - M16 M5 - M16 nach Bedarf
1 auch einsetzbar für A2-Edelstahl-Schrauben, z.B EN 1.4301 & EN 1.4310

Anwendungsbereiche

Bahnindustrie
Aufzüge
Landmaschinen
Maschinenbau

Warum lösen sich Schraubenverbindungen?

Wie ist die Wirkungsweise der multifunktionalen NSK-B?

Kraftschlüssig federnd mit bogenförmiger Geometrie und Kontaktflächen am Außen- und Innendurchmesser

  • Optimale Flächenpressung / breiter Druckkegel
  • Erhöhung der elastischen Nachgiebigkeit  / Steigerung der Gleitfestigkeit
  • Sicherung gegen Lockern
  • Unterstützt die Sicherheit gegenüber selbsttätigem Losdrehen
Winkel- oder bogenförmige Form mit zwei ringförmigen Kontaktflächen

Formschlüssig sperrende Wirkung durch die Verzahnung unter dem Schraubenkopf bzw. an der Mutter.

  • Unterstützt den Sicherungseffekt gegenüber selbsttätigem Losdrehen

Bewertung der neuen Sperrkantscheibe

Kraft- formschlüssig sperrend

NSK-Scheibe

Zusätzlich kraftschlüssig federnd
Gesteigerte Nachgiebigkeit

NSK ist die Kombination aus gesteigerter elastischer Nachgiebigkeit sowie erhöhter Lockerungs- und Losdrehsicherheit

Vorteile bei der Konstruktion

  • Ein System / Vielfältige Anwendungen
  • Differenzierte Lösungen für unterschiedliche Festigkeitsklassen und Einbauräume
  • Multifunktionales System (Nachgiebigkeit, Sicherung gegenüber Lockern und selbsttätigem Losdrehen)
  • Erweiterte Spielräume für die konstruktive und kostenoptimierte Produktgestaltung

Vorteile bei der Montage

  • Einteilig, einfach montierbar, wirtschaftlich, risikominimierend
  • Verminderte Teilevielfalt durch Variabilität des Produktprogramms
  • Standardisierte Montagevorschriften für alle Produktreihen
  • Optimierter logistischer Gesamtaufwand

Wie werden NSK-B geprüft?

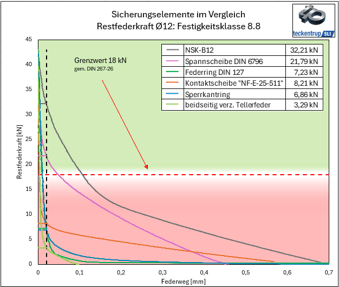

Mindestrestfederkraftermittlung gem. DIN 267-26
Kraftmessung bei einer Entlastung der Verschraubung um 20μm (Technische Lieferbedingungen für Spannscheiben aus Federstahl für Schraubenverbindungen)

Federkennlinie, abgestimmt auf:

  • Festigkeitsklasse 10.9 und 12.9 (Stahl)
  • A80 bei Edelstahl 1.4401

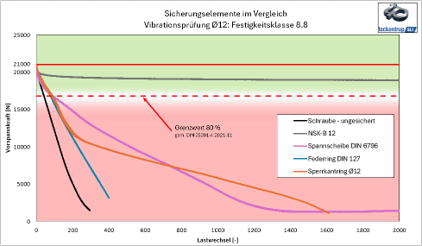

Vibrationsprüfung gem. DIN 65151 & DIN 25201-4 Anhang B.

  • Anwendungsorientierte Prüfung mit kreisloch- als auch langlochförmigen Proben.
  • Interne Prüfungen sind durch externe Institute verifiziert.

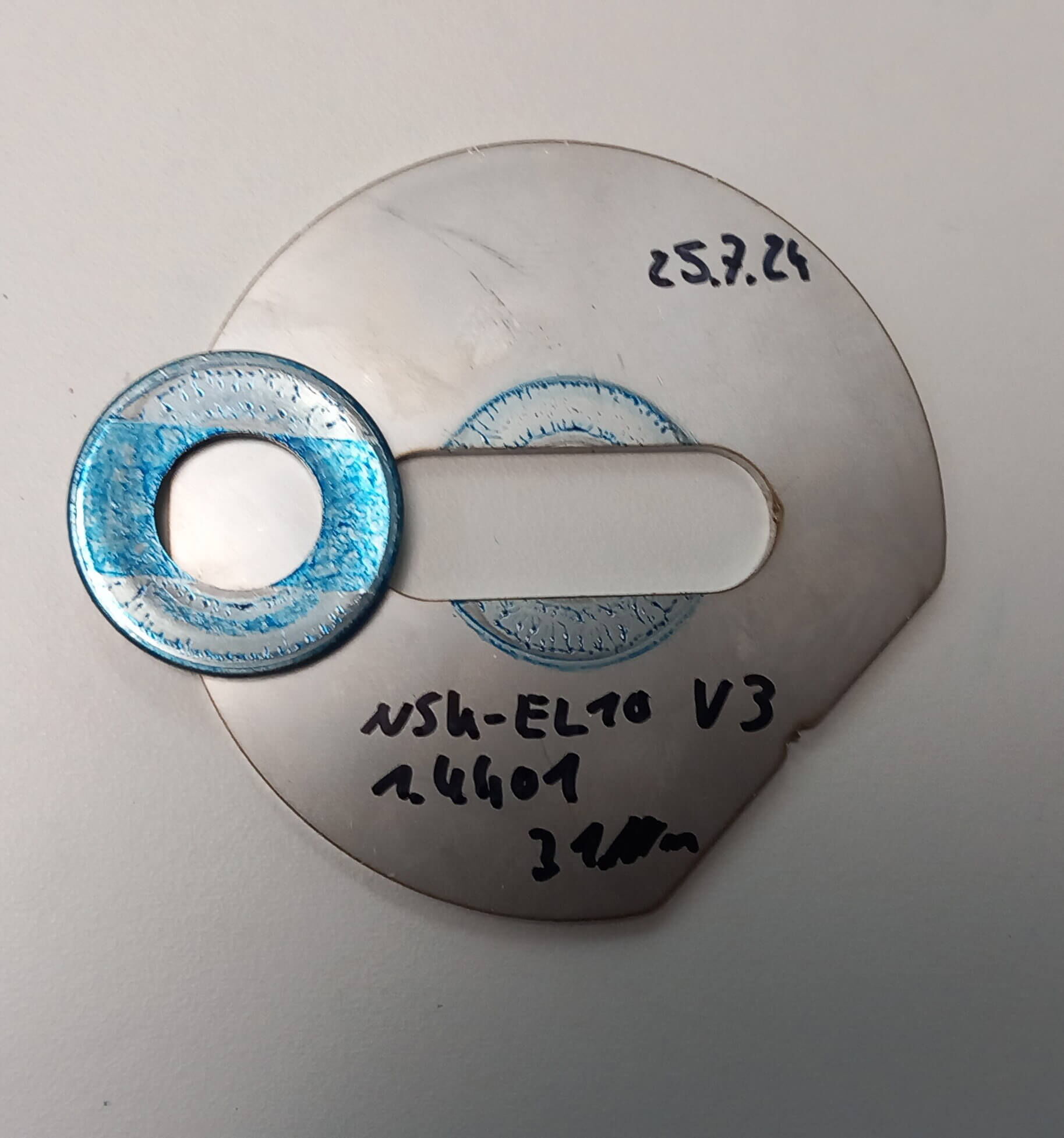

Druckkegelprüfung
Durchbiegungsversuche
Die funktionalen Eigenschaften und deren Prüfungen für Langlochschraubenverbindungen sind nicht in Normen definiert. Die von teckentrup durchgeführten Untersuchungen dienen zur Orientierung.
Es sind anwenderseitig die Eigenschaften und deren Prüfung für Langlochverbindungen festzulegen.

Variante Federstahl (C60) mit Zinklamelle

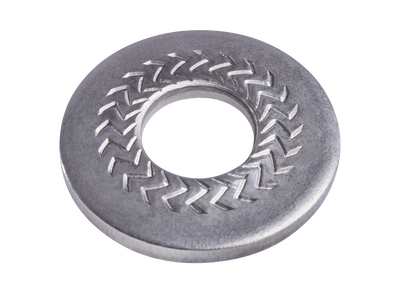

NSK-B Artikelnummer DI DA S H Gew./1.000 St. St./VPE 3D Download Anfrage
NSK-B5 070520 Ø 5.10+0.48 Ø 18.20-0.52 1.40±0.04 2.60±0.20 2,50 kg 1.000 Download In die Anfrageliste
NSK-B6 070530 Ø 6.10+0.48 Ø 18.20-0.52 1.40±0.04 2.60±0.20 2,50 kg 1.000 Download In die Anfrageliste
NSK-B8 070540 Ø 8.20+0.58 Ø 22.25-0.52 1.90±0.05 3.10±0.25 5,00 kg 500 Download In die Anfrageliste
NSK-B10 070550 Ø 10.20+0.58 Ø 27.25-0.52 2.40±0.05 3.60±0.25 9,40 kg 500 Download In die Anfrageliste
NSK-B12 070560 Ø 12.40+0.58 Ø 32.30-0.62 2.80±0.06 4.80±0.25 15,40 kg 250 Download In die Anfrageliste
NSK-B16 070580 Ø 16.40+0.58 Ø 45,40-0.62 3.50±0.07 5.40±0.30 38,00 kg 100 Download In die Anfrageliste

Variante Edelstahl (A4) 1.4401

NSK-B Artikelnummer DI DA S H Gew./1.000 St. St./VPE 3D Download Anfrage
NSK-B5 076520 Ø 5.10+0.48 Ø 18.20-0.52 1.40±0.04 2.60±0.20 2,50 kg 1.000 Download In die Anfrageliste
NSK-B6 076530 Ø 6.10+0.48 Ø 18.20-0.52 1.40±0.04 2.60±0.20 2,50 kg 1.000 Download In die Anfrageliste
NSK-B8 076540 Ø 8.20+0.58 Ø 22.25-0.52 1.90±0.05 3.10±0.25 5,00 kg 500 Download In die Anfrageliste
NSK-B10 076550 Ø 10.20+0.58 Ø 27.25-0.52 2.40±0.05 3.60±0.25 9,40 kg 500 Download In die Anfrageliste
NSK-B12 076560 Ø 12.40+0.58 Ø 32.30-0.62 2.80±0.06 4.80±0.25 15,40 kg 250 Download In die Anfrageliste
NSK-B16 076580 Ø 16.40+0.58 Ø 45,40-0.62 3.50±0.07 5.40±0.30 38,00 kg 100 Download In die Anfrageliste
Technische Änderungen vorbehalten
Die Sicherungswirkung der NSK-B und NSK-L auf Langlöchern wird durch unterschiedlichste Prüfverfahren verifiziert. Das hierbei berücksichtigte Lochspiel in Querrichtung entspricht dem normaler Bohrungen (DIN EN 20273; Toleranzklasse H 13, Mittel). Des Weiteren sind Langlochkanten grundsätzlich zu entgraten. Bei eigenen Anwendungen wird empfohlen durch fachkundiges Personal Versuche durchzuführen.

Multifunktionale Losdrehsicherung

Die Sperrkantscheibe, in der Urversion von 1990 hat eine kraftschlüssig-federnde und formschlüssige Wirkung als Losdrehsicherung. Die Neue Sperrkantscheibe ist ein multifunktionales Sicherungselement sowohl gegenüber Lockerungs- als auch  Losdreheffekten auf dem heutigen Stand der Technik.

Linienförmiger Querschnitt mit einer Kontaktfläche außen
Winkel- oder bogenförmige Form mit zwei ringförmigen Kontaktflächen

Was ist der Unterschied zwischen SK-Scheibe und NSK-Scheibe?

  Sperrkantscheibe
(SK-Scheibe)		 Neue Sperrkantscheibe
(NSK-Scheibe)
Entwicklungsstand
1990
2007 ff.
Form
Linienförmiger Querschnitt
Winkel- oder bogenförmiger Querschnitt mit Sicke
Kompensation von Losdreh-Effekten1
Überwiegend gegeben
I.O.
Kompensation von Lockerungseffekten2
nicht gegeben (Norm von 2005)
I.O.
Erfüllen der teckentrup-Produkteigenschaften
Herstellerabhängig und im Einzelfall nachzuweisen
I.O.
Anschaffungskosten
identisch NSK
identisch SK
1 gemäß DIN 65151 und ggf. DIN 25201 – 4 2021-11, je nach Ausführung mit angepassten Paramtern in Abh. von Festigkeitskl. etc
2 in Anlehnung an VDI 2230, DIN 267-26 2005-12
Die SK-Scheiben werden weltweit von unterschiedlichen Herstellern produziert und können mit gleichem äußeren Aussehen ggf. andere Funktionseigenschaften haben.

SK-B (breit) für große Druckübertragungsflächen und Langlochverbindungen ≤ 12.9

Variante Federstahl mit Zinklamelle

gem. BN 282010:1995-09 / nicht mehr verwendbar gem. DIN 267-26:2005-12, DIN EN 17976: 2025-03
SK-B Artikelnummer DI DA S H Gew./1.000 St. St./VPE Anfrage
SK-B6 090530 Ø 6.10+0.48 Ø 18.20-0.52 1.40±0.04 2.35+0.20 2,50 kg 1.000 In die Anfrageliste
SK-B8 090540 Ø 8.20+0.58 Ø 22.25-0.52 1.90±0.05 2.70+0.20 5,00 kg 500 In die Anfrageliste
SK-B10 090550 Ø 10.20+0.58 Ø 27.25-0.52 2.40±0.05 3.45+0.20 9,40 kg 500 In die Anfrageliste
SK-B12 090560 Ø 12.40+0.58 Ø 32.30-0.62 2.80±0.06 4.30+0.20 15,40 kg 250 In die Anfrageliste
SK-B16 092410 Ø 16.40+0.58 Ø 45,40-0.62 3.50±0.07 5.40+0.50 38,00 kg 100 In die Anfrageliste

Variante Edelstahl (A4) 1.4401

SK-B Artikelnummer DI DA S H Gew./1.000 St. St./VPE Anfrage
SK-B6 096530 Ø 6.10+0.48 Ø 18.20-0.52 1.40±0.04 2.35+0.20 2,50 kg 1.000 In die Anfrageliste
SK-B8 096540 Ø 8.20+0.58 Ø 22.25-0.52 1.90±0.05 2.70+0.20 5,00 kg 500 In die Anfrageliste
SK-B10 096550 Ø 10.20+0.58 Ø 27.25-0.52 2.40±0.05 3.45+0.20 9,40 kg 500 In die Anfrageliste
SK-B12 096560 Ø 12.40+0.58 Ø 32.30-0.62 2.80±0.06 4.30+0.20 15,40 kg 250 In die Anfrageliste
Technische Änderungen vorbehalten
Die Sicherungswirkung der SK-B und SK-L auf Langlöchern wird durch unterschiedlichste Prüfverfahren verifiziert. Das hierbei berücksichtigte Lochspiel in Querrichtung entspricht dem normaler Bohrungen (DIN EN 20273; Toleranzklasse H 13, Mittel). Des Weiteren sind Langlochkanten grundsätzlich zu entgraten. Bei eigenen Anwendungen wird empfohlen durch fachkundiges Personal Versuche durchzuführen.
Zur Produktübersicht
