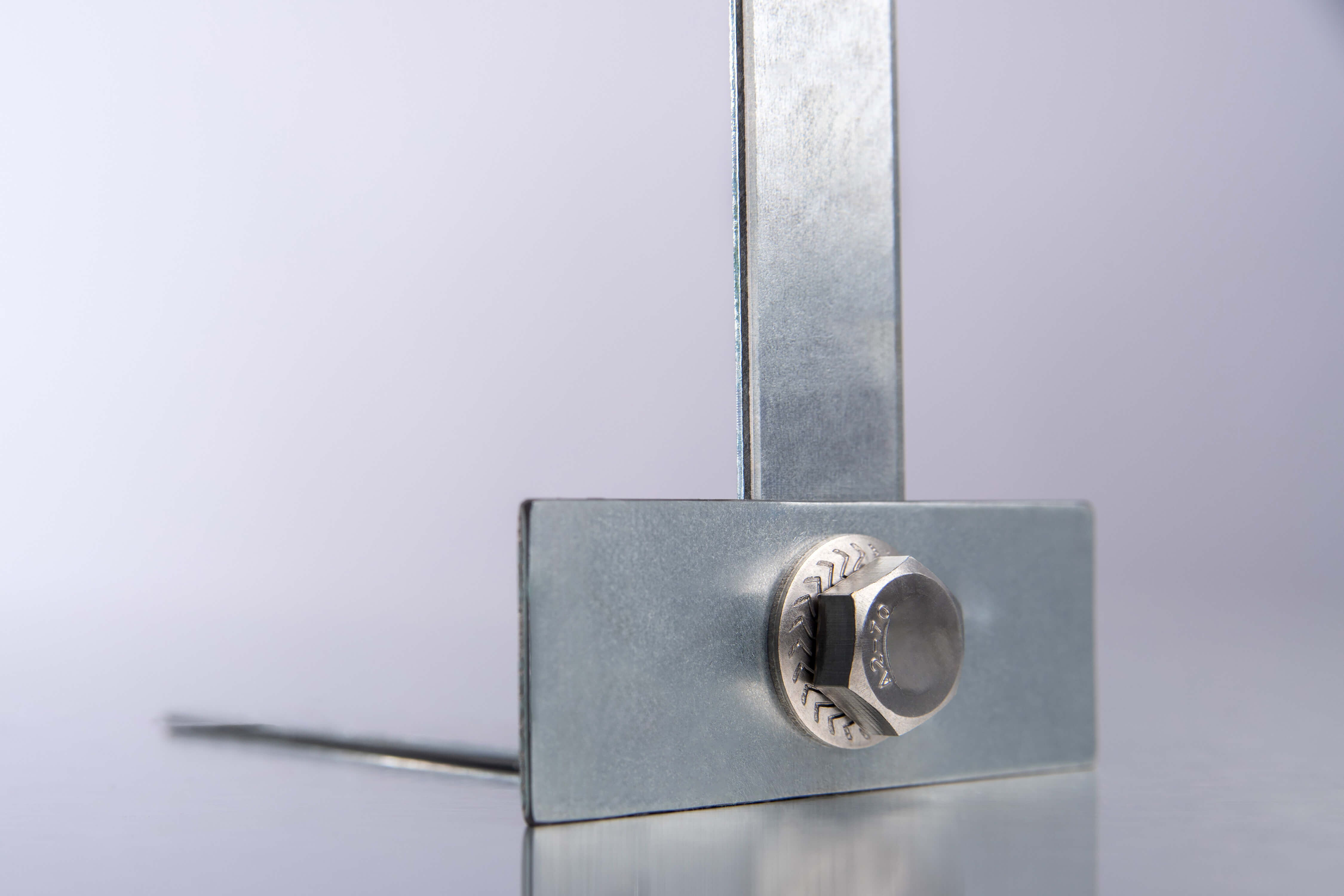

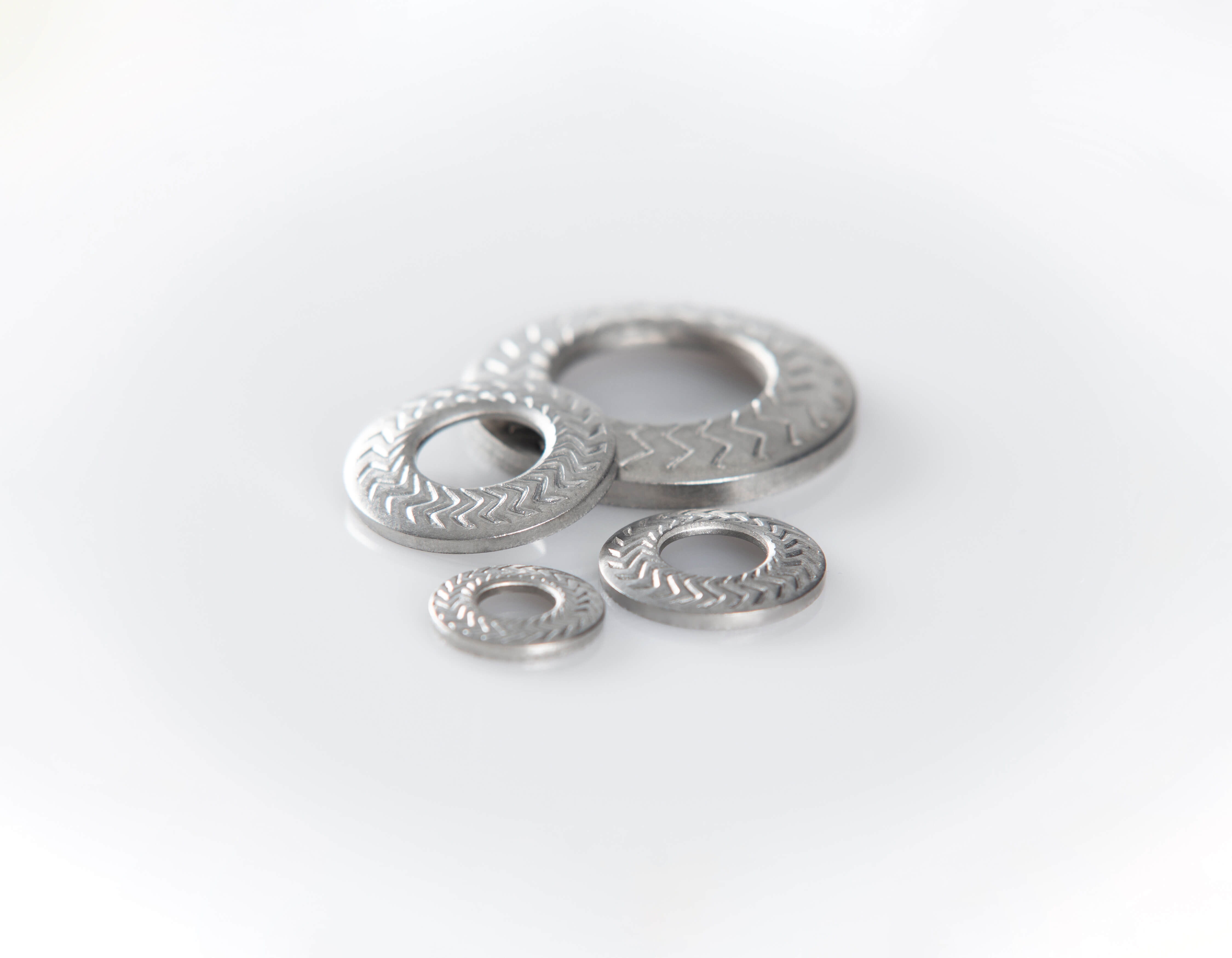

NSK-MFestigkeitsklassen bis 8.8
Einsatzbereiche
- Hochbeanspruchte und hochfeste Schraubenverbindungen gem. VDI 2230-1
- Kraftschlüssige, statische und dynamische Übertragung der Betriebsbelastung über die verspannten Bauteile
- Festigkeitsklassen bis einschl. 8.8
- Kreislochverbindungen
Ihre Vorteile mit der NSK-M (multifunktional)
- Geeignet für hohe Vorspannkräfte & kleine Einbauräume
- Sicherungselement gegen Lockern & selbsttätiges Losdrehen
- Erhöhung der elastischen Nachgiebigkeit / Steigerung der Gleitfestigkeit mit spezielle Federkennlinien / Optimales Restfederverhalten bis einschl. Festigkeitsklasse 8.8 (Federkennlinien im M-Design hinterlegt)
- Normkonform gem. BN 282010, DIN 267-26, DIN 25201-4, DIN EN 17976
- Optimaler Einsatz für kurze Klemmlängen / Leichtbau
- Lieferbar in unterschiedlichen Materialien (Federstahl / Edelstahl (A(2*)4)
- Einteilig / Montagefreundlich
- Reduzierung der Teilevielfalt / Gesamtkostenoptimierung
- Unterschiedliche Materialien und Festigkeitsklassen
- Gewichtsreduzierung und erweiterte Gestaltungsoptionen
- Lösung zur Verringerung des Global Carbon Footprint
- Restriktionsfreie Upgrade-Möglichkeit von Sperrkantscheiben zu NSK
*
A4-NSK-Scheiben sind auch für A2-Schraubenverbindungen einsetzbar
Gegenüberstellung möglicher Lösungen für hochbeanspruchte Schraubenverbindungen
| Feder-/ Profil-Sperrkantring1 Federscheibe2 mit U-Scheibe |
Keilscheibenpaare (flache Ausführung) |
Keilscheibenpaare (konische Ausführung) |
Spannscheibe (DIN6796) |
Sperrkantscheibe SK-M | NSK-M | |
|---|---|---|---|---|---|---|
| Beschädigung der Gegenlage |
|
|
|
|
|
|
| Definierter / reproduzierbare Kontaktdruck (Reibbeiwert) |
|
|
|
|
|
|
| Verbesserung der Nachgiebigkeit bei kurzen Klemmlängen |
|
|
|
|
|
|
| Kompensation von Lockerungseffekten3 |
|
|
|
|
|
|
| Kompensation von Losdreh-Effekten4 |
|
|
|
|
|
|
| Anschaffungskosten im Vergl. zur Unterlegscheibe DIN 1255 |
|
|
|
|
|
|
1
DIN 127, 128, 6905, 7980 u.ä.
2
DIN 137, 6904
3
gemäß VDI 2230, DIN 267-26
4
gemäß DIN 65151 / DIN 25201 – 4
5
gleich / höher / hoch
Ausführungen
| Federstahl EN 1.1211 |
Edelstahl A41 EN 1.4401 |
Weitere Werkstoffe EN 1.4547, EN 2.4819, EN 2.4668 auf Anfrage | |
|---|---|---|---|
| Härte / Festigkeit | ≥ 430 HV10 | ≥ 595 N/mm2 | je nach Werkstoff |
| Beschichtung | Zinklamellenbeschichtung | - | - |
| Korr.-schutz | > 720h im Salzsprühnebeltest (gemäß ISO 9227) | PREN 27 (bezogen auf Grundwerkstoff) | je nach Werkstoff |
| Temperaturbereich | -40°C bis 150°C | -40°C bis 150°C | je nach Werkstoff |
| Schraubengüte | 5.6 / 8.8 / 10.9 / 12.9 | bis einschließlich A4-70 |
je nach Werkstoff |
| Abmessungsbereich | M3-M30 | M4 - M24 | nach Bedarf |
1
auch einsetzbar für A2-Edelstahl-Schrauben, z.B EN 1.4301 & EN 1.4310
Anwendungsbereiche
Warum lösen sich Schraubenverbindungen?

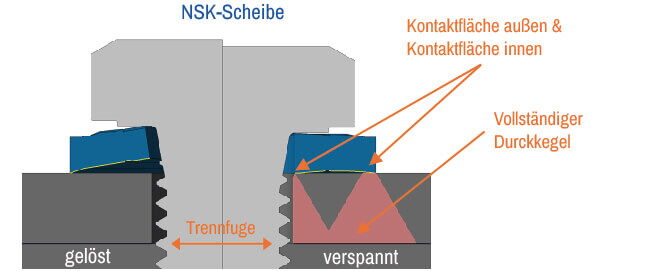

Wie ist die Wirkungsweise der multifunktionalen NSK-M?

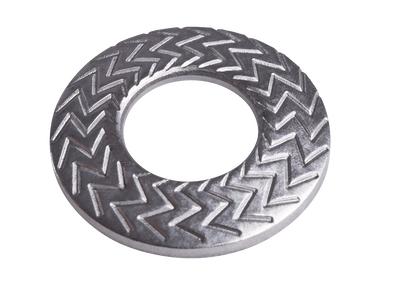

Kraftschlüssig federnd mit bogenförmiger Geometrie und Kontaktflächen am Außen- und Innendurchmesser
- Optimale Flächenpressung / breiter Druckkegel
- Erhöhung der elastischen Nachgiebigkeit / Steigerung der Gleitfestigkeit
- Sicherung gegen Lockern
- Unterstützt die Sicherheit gegenüber selbsttätigem Losdrehen
Formschlüssig sperrende Wirkung durch die Verzahnung unter dem Schraubenkopf bzw. an der Mutter.
- Unterstützt den Sicherungseffekt gegenüber selbsttätigem Losdrehen
Bewertung der neuen Sperrkantscheibe
NSK-Scheibe
NSK ist die Kombination aus gesteigerter elastischer Nachgiebigkeit sowie erhöhter Lockerungs- und Losdrehsicherheit
Vorteile bei der Konstruktion
- Ein System / Vielfältige Anwendungen
- Differenzierte Lösungen für unterschiedliche Festigkeitsklassen und Einbauräume
- Multifunktionales System (Nachgiebigkeit, Sicherung gegenüber Lockern und selbsttätigem Losdrehen)
- Erweiterte Spielräume für die konstruktive und kostenoptimierte Produktgestaltung
Vorteile bei der Montage
- Einteilig, einfach montierbar, wirtschaftlich, risikominimierend
- Verminderte Teilevielfalt durch Variabilität des Produktprogramms
- Standardisierte Montagevorschriften für alle Produktreihen
- Optimierter logistischer Gesamtaufwand

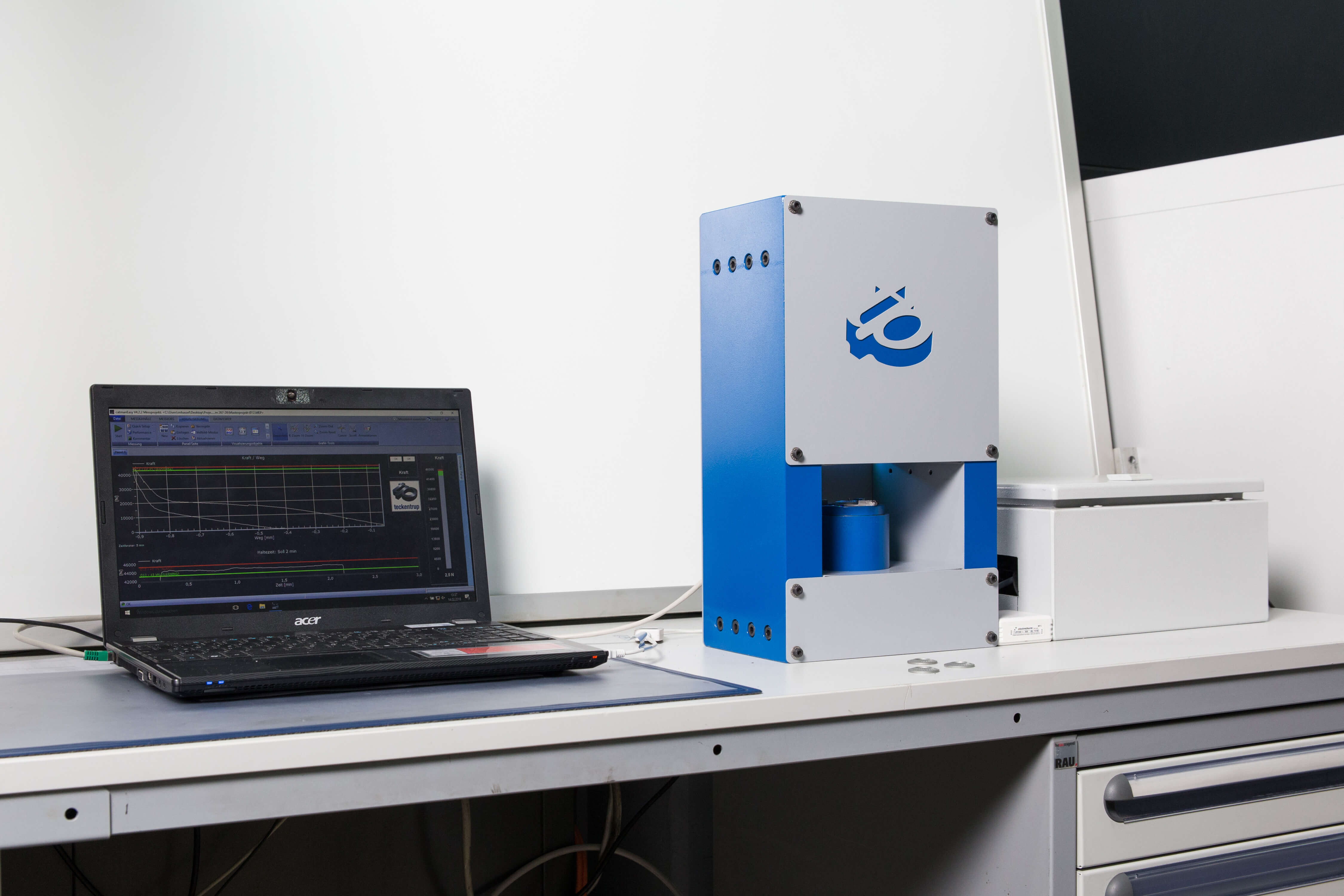

Wie werden NSK-M geprüft?

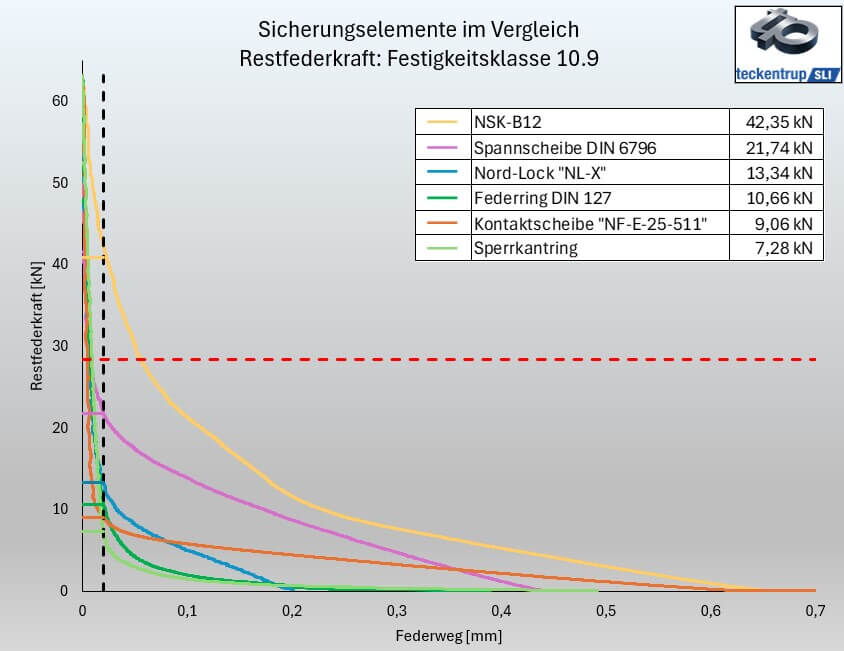

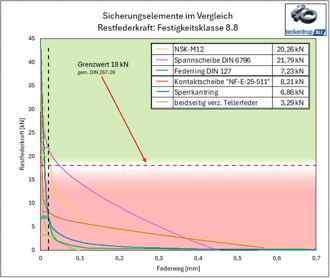

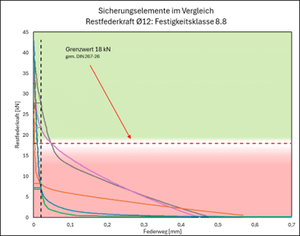

Mindestrestfederkraftermittlung gem. DIN 267-26
Kraftmessung bei einer Entlastung der Verschraubung um 20μm (Technische Lieferbedingungen für Spannscheiben aus Federstahl für Schraubenverbindungen)
Reibbeiwerte werden ermittelt gem. DIN 16047
Entscheidend für einen gleichbleibend und definierten Reibungskoeffizienten mit geringer Toleranz sind:
a.) die Form des Verbindungselementes
b.) die Oberflächenbeschichtung des Verbindungselementes

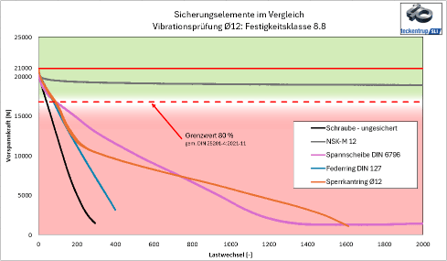

Vibrationsprüfung gem. DIN 65151 & DIN 25201-4 Anhang B.
- Anwendungsorientierte Prüfung mit kreisloch- als auch langlochförmigen Proben.
- Interne Prüfungen sind durch externe Institute verifiziert.
Variante Federstahl (C60) mit Zinklamelle

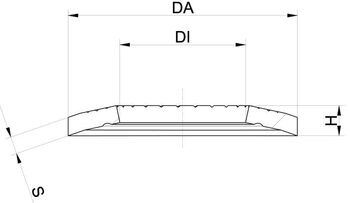

| NSK-M | Artikelnummer | DI | DA | S1 | H | Gew./1.000 St. | St./VPE | 3D Download | Anfrage |
|---|---|---|---|---|---|---|---|---|---|
| NSK-M4 | 070010 | Ø 4.10+0.48 | Ø 10.20-0.40 | 1.00±0.04 | 1.45±0.20 | 0,53 kg | 1.000 | Download | In die Anfrageliste |
| NSK-M5 | 070020 | Ø 5.10+0.48 | Ø 12.20-0.40 | 1.20±0.04 | 1.75±0.20 | 0,90 kg | 1.000 | Download | In die Anfrageliste |
| NSK-M6 | 070030 | Ø 6.10+0.48 | Ø 14.20-0.43 | 1.40±0.04 | 2.15±0.20 | 1,40 kg | 1.000 | Download | In die Anfrageliste |
| NSK-M8 | 070040 | Ø 8.20+0.58 | Ø 18.20-0.52 | 1.40±0.04 | 2.70±0.25 | 2,30 kg | 1.000 | Download | In die Anfrageliste |
| NSK-M10 | 070050 | Ø 10.20+0.58 | Ø 22.25-0.52 | 1.60±0.05 | 3.10±0.25 | 3,90 kg | 500 | Download | In die Anfrageliste |
| NSK-M12 | 070060 | Ø 12.40+0.58 | Ø 27.25-0.52 | 1.80±0.05 | 3.65±0.25 | 6,50 kg | 500 | Download | In die Anfrageliste |
| NSK-M14 | 070070 | Ø 14.40+0.58 | Ø 30.25-0.62 | 2.50±0.06 | 3.90±0.25 | 10,50 kg | 500 | Download | In die Anfrageliste |
| NSK-M16 | 070080 | Ø 16.40+0.58 | Ø 32.50-0.62 | 2.50±0.06 | 4.60±0.30 | 12,00 kg | 250 | Download | In die Anfrageliste |
| NSK-M18 | 070090 | Ø 18.50+0.75 | Ø 35.00-0.62 | 3.00±0.07 | 4.80±0.30 | 16,30 kg | 250 | Download | In die Anfrageliste |
| NSK-M20 | 070100 | Ø 21.00+0.75 | Ø 40.00-0.62 | 3.00±0,07 | 5.00±0.30 | 22,00 kg | 100 | Download | In die Anfrageliste |
| NSK-M22 | 070110 | Ø 23.00+0.75 | Ø 45.00-0.62 | 3.50±0.07 | 5.60±0.40 | 33,00 kg | 100 | Download | In die Anfrageliste |
| NSK-M24 | 070120 | Ø 25.00+0.75 | Ø 50.00-0.62 | 3.50±0.07 | 5.80±0.40 | 41,00 kg | 100 | Download | In die Anfrageliste |
Variante Edelstahl (A4) 1.4401
| NSK-M | Artikelnummer | DI | DA | S1 | H | Gew./1.000 St. | St./VPE | 3D Download | Anfrage |
|---|---|---|---|---|---|---|---|---|---|
| NSK-M4 | 076010 | Ø 4.10+0.48 | Ø 10.20-0.40 | 1.00±0.04 | 1.45±0.20 | 0,53 kg | 1.000 | Download | In die Anfrageliste |
| NSK-M5 | 076020 | Ø 5.10+0.48 | Ø 12.20-0.40 | 1.20±0.04 | 1.75±0.20 | 0,90 kg | 1.000 | Download | In die Anfrageliste |
| NSK-M6 | 076030 | Ø 6.10+0.48 | Ø 14.20-0.43 | 1.40±0.04 | 2.15±0.20 | 1,40 kg | 1000 | Download | In die Anfrageliste |
| NSK-M8 | 076040 | Ø 8.20+0.58 | Ø 18.20-0.52 | 1.40±0.04 | 2.70±0.25 | 2,30 kg | 1000 | Download | In die Anfrageliste |
| NSK-M10 | 076050 | Ø 10.20+0.58 | Ø 22.25-0.52 | 1.60±0.05 | 3.10±0.25 | 3,90 kg | 500 | Download | In die Anfrageliste |
| NSK-M12 | 076060 | Ø 12.40+0.58 | Ø 27.25-0.52 | 1.80±0.05 | 3.65±0.25 | 6,50 kg | 500 | Download | In die Anfrageliste |
| NSK-M14 | 076070 | Ø 14.40+0.58 | Ø 30.25-0.62 | 2.50±0.06 | 3.90±0.25 | 10,50 kg | 500 | Download | In die Anfrageliste |
| NSK-M16 | 076080 | Ø 16.40+0.58 | Ø 32.50-0.62 | 2.50±0.06 | 4.60±0.30 | 12,00 kg | 250 | Download | In die Anfrageliste |
| NSK-M20 | 076100 | Ø 21.00+0.75 | Ø 40.00-0.62 | 3.00±0,07 | 5.00±0.30 | 22,00 kg | 100 | Download | In die Anfrageliste |
| NSK-M24 | 076120 | Ø 25.00+0.75 | Ø 50.00-0.62 | 3.50±0.07 | 5.80±0.40 | 41,00 kg | 100 | Download | In die Anfrageliste |
Technische Änderungen vorbehalten
1
Ausgangsmaterialstärke
Multifunktionale Losdrehsicherung
Die Sperrkantscheibe, in der Urversion von 1990 hat eine kraftschlüssig-federnde und formschlüssige Wirkung als Losdrehsicherung. Die Neue Sperrkantscheibe ist ein multifunktionales Sicherungselement sowohl gegenüber Lockerungs- als auch Losdreheffekten auf dem heutigen Stand der Technik.
Was ist der Unterschied zwischen SK-Scheibe und NSK-Scheibe?
| Sperrkantscheibe (SK-Scheibe) |
Neue Sperrkantscheibe (NSK-Scheibe) |
|
|---|---|---|
| Entwicklungsstand |
1990
|
2007 ff.
|
| Form |
Linienförmiger Querschnitt
|
Winkel- oder bogenförmiger Querschnitt mit Sicke
|
| Kompensation von Losdreh-Effekten1 |
Überwiegend gegeben
|
I.O.
|
| Kompensation von Lockerungseffekten2 |
nicht gegeben (Norm von 2005)
|
I.O.
|
| Erfüllen der teckentrup-Produkteigenschaften |
Herstellerabhängig und im Einzelfall nachzuweisen
|
I.O.
|
| Anschaffungskosten |
identisch NSK
|
identisch SK
|
1
gemäß DIN 65151 und ggf. DIN 25201 – 4 2021-11, je nach Ausführung mit angepassten Paramtern in Abh. von Festigkeitskl. etc
2
in Anlehnung an VDI 2230, DIN 267-26 2005-12
Die SK-Scheiben werden weltweit von unterschiedlichen Herstellern produziert und können mit gleichem äußeren Aussehen ggf. andere Funktionseigenschaften haben.
SK-M (mittel) für Verbindungen mit normaler Kopfauflage ≤ 8.8
Variante Federstahl verzinkt
| SK-M | Artikelnummer | DI | DA | S1 | H | Gew./1.000 St. | St./VPE | Anfrage |
|---|---|---|---|---|---|---|---|---|
| SK-M4 | 090310 | Ø 4.10+0.48 | Ø 10.20-0.40 | 1.00±0.04 | 1.30+0.20 | 0,53 kg | 1.000 | In die Anfrageliste |
| SK-M5 | 090320 | Ø 5.10+0.48 | Ø 12.20-0.40 | 1.20±0.04 | 1.65+0.20 | 0,90 kg | 1.000 | In die Anfrageliste |
| SK-M6 | 090330 | Ø 6.10+0.48 | Ø 14.20-0.43 | 1.40±0.04 | 2.00+0.20 | 1,40 kg | 1.000 | In die Anfrageliste |
| SK-M8 | 090340 | Ø 8.20+0.58 | Ø 18.20-0.52 | 1.40±0.04 | 2.20+0.20 | 2,30 kg | 1.000 | In die Anfrageliste |
| SK-M10 | 090350 | Ø 10.20+0.58 | Ø 22.25-0.52 | 1.60±0.05 | 2.55+0.20 | 3,90 kg | 500 | In die Anfrageliste |
| SK-M12 | 090360 | Ø 12.40+0.58 | Ø 27.25-0.52 | 1.80±0.05 | 2.85+0.20 | 6,50 kg | 500 | In die Anfrageliste |
| SK-M14 | 090370 | Ø 14.40+0.58 | Ø 30.25-0.62 | 2.40±0.06 | 3.30+0.20 | 10,50 kg | 500 | In die Anfrageliste |
| SK-M16 | 090380 | Ø 16.40+0.58 | Ø 32.50-0.62 | 2.50±0.06 | 3.75+0.20 | 12,00 kg | 250 | In die Anfrageliste |
| SK-M18 | 090390 | Ø 18.50+0.75 | Ø 35.00-0.62 | 3.00±0.07 | 4.20+0.30 | 16,30 kg | 250 | In die Anfrageliste |
| SK-M20 | 090400 | Ø 21.00+0.75 | Ø 40.00-0.62 | 3.00±0,07 | 4.30+0.40 | 22,00 kg | 100 | In die Anfrageliste |
| SK-M22 | 090410 | Ø 23.00+0.75 | Ø 45.00-0.62 | 3.50±0.07 | 5.10+0.50 | 33,00 kg | 100 | In die Anfrageliste |
| SK-M24 | 090420 | Ø 25.00+0.75 | Ø 50.00-0.62 | 3.50±0.07 | 5.15+0.50 | 41,00 kg | 100 | In die Anfrageliste |
Variante Edelstahl (A4) 1.4401
| SK-M | Artikelnummer | DI | DA | S1 | H | Gew./1.000 St. | St./VPE | Anfrage |
|---|---|---|---|---|---|---|---|---|
| SK-M4 | 096310 | Ø 4.10+0.48 | Ø 10.20-0.40 | 1.00±0.04 | 1.30+0.20 | 0,53 kg | 1.000 | In die Anfrageliste |
| SK-M5 | 096320 | Ø 5.10+0.48 | Ø 12.20-0.40 | 1.20±0.04 | 1.65+0.20 | 0,90 kg | 1.000 | In die Anfrageliste |
| SK-M6 | 096330 | Ø 6.10+0.48 | Ø 14.20-0.43 | 1.40±0.04 | 2.00+0.20 | 1,40 kg | 1.000 | In die Anfrageliste |
| SK-M8 | 096340 | Ø 8.20+0.58 | Ø 18.20-0.52 | 1.40±0.04 | 2.20+0.20 | 2,30 kg | 1.000 | In die Anfrageliste |
| SK-M10 | 096350 | Ø 10.20+0.58 | Ø 22.25-0.52 | 1.60±0.05 | 2.55+0.20 | 3,90 kg | 500 | In die Anfrageliste |
| SK-M12 | 096360 | Ø 12.40+0.58 | Ø 27.25-0.52 | 1.80±0.05 | 2.85+0.20 | 6,50 kg | 500 | In die Anfrageliste |
| SK-M14 | 096370 | Ø 14.40+0.58 | Ø 30.25-0.62 | 2.40±0.06 | 3.30+0.20 | 10,50 kg | 500 | In die Anfrageliste |
| SK-M16 | 096380 | Ø 16.40+0.58 | Ø 32.50-0.62 | 2.50±0.06 | 3.75+0.20 | 12,00 kg | 250 | In die Anfrageliste |
Technische Änderungen vorbehalten
1
Ausgangsmaterialstärke
3D Download
Gerne stellen wir Ihnen die Konstruktionsdateien unserer Scheiben als STP-Daten zur Verfügung. Um die Datei herunterzuladen, geben Sie bitte die nachfolgenden Daten ein.
