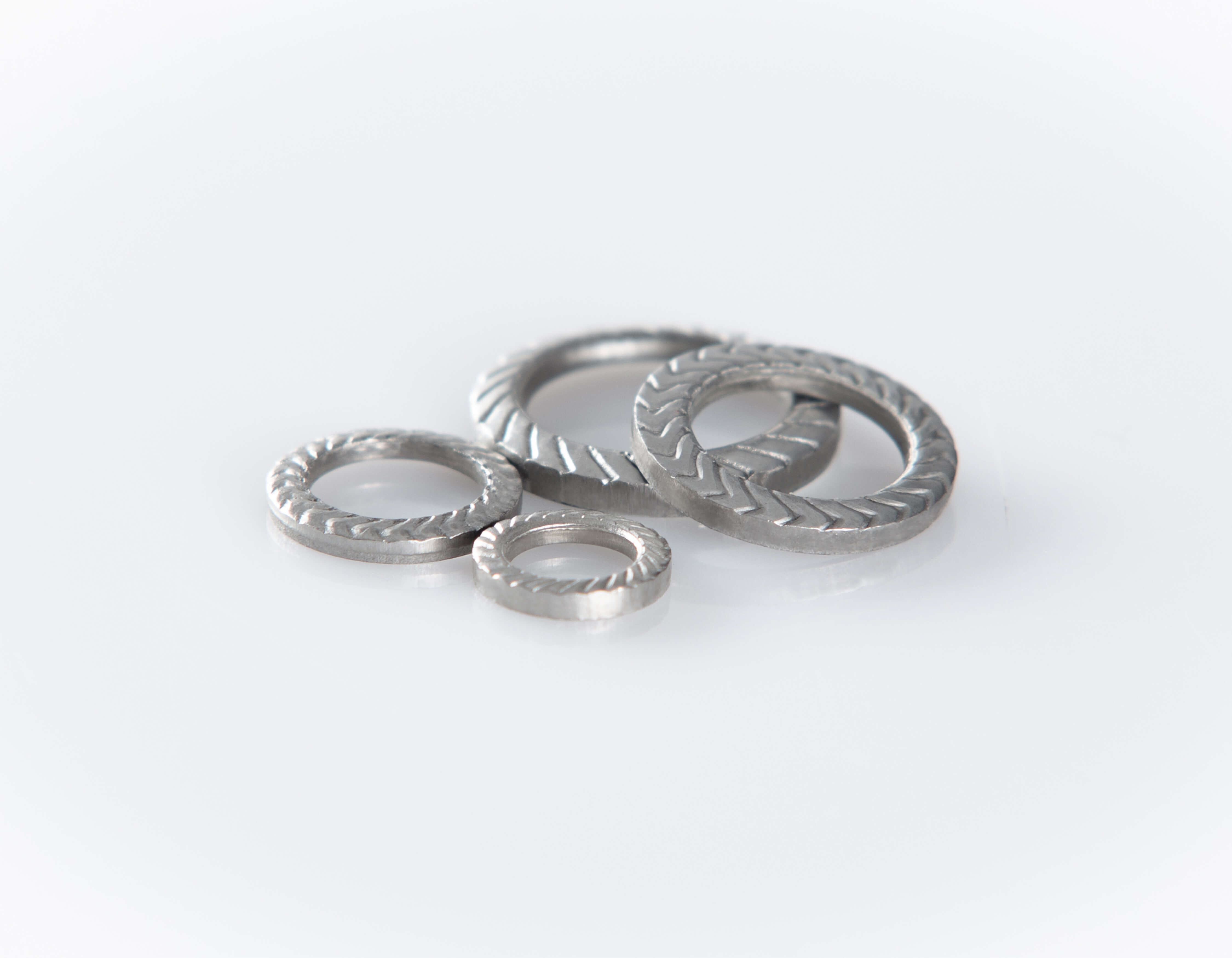

SK-ZZylinderschrauben gemäß DIN 912
Einsatzbereiche
- Kraftschlüssige Schraubenverbindungen für statische und dynamische Übertragung der Betriebsbelastung über die verspannten Bauteile
- Zylinderschrauben
Vorteile der SK-Z
- Vorspannkraftstabilität über den gesamten Lebenszyklus
Erhält und stabilisiert die Vorspannkraft trotz Setz-, Kriech- und Relaxationsprozessen – nicht nur Sicherung gegen Losdrehen. - Multifunktion statt Zielkonflikt
Kombiniert Lockerungssicherheit (elastische Nachgiebigkeit) und Losdrehsicherheit in einem System – statt funktionaler Einschränkungen klassischer Sicherungselemente. - Erhöhte Gleitfestigkeit und Funktionssicherheit
Verbessert die Lastübertragung und erhöht die Sicherheit gegen Gleiten und Aufklappen der Verbindung.

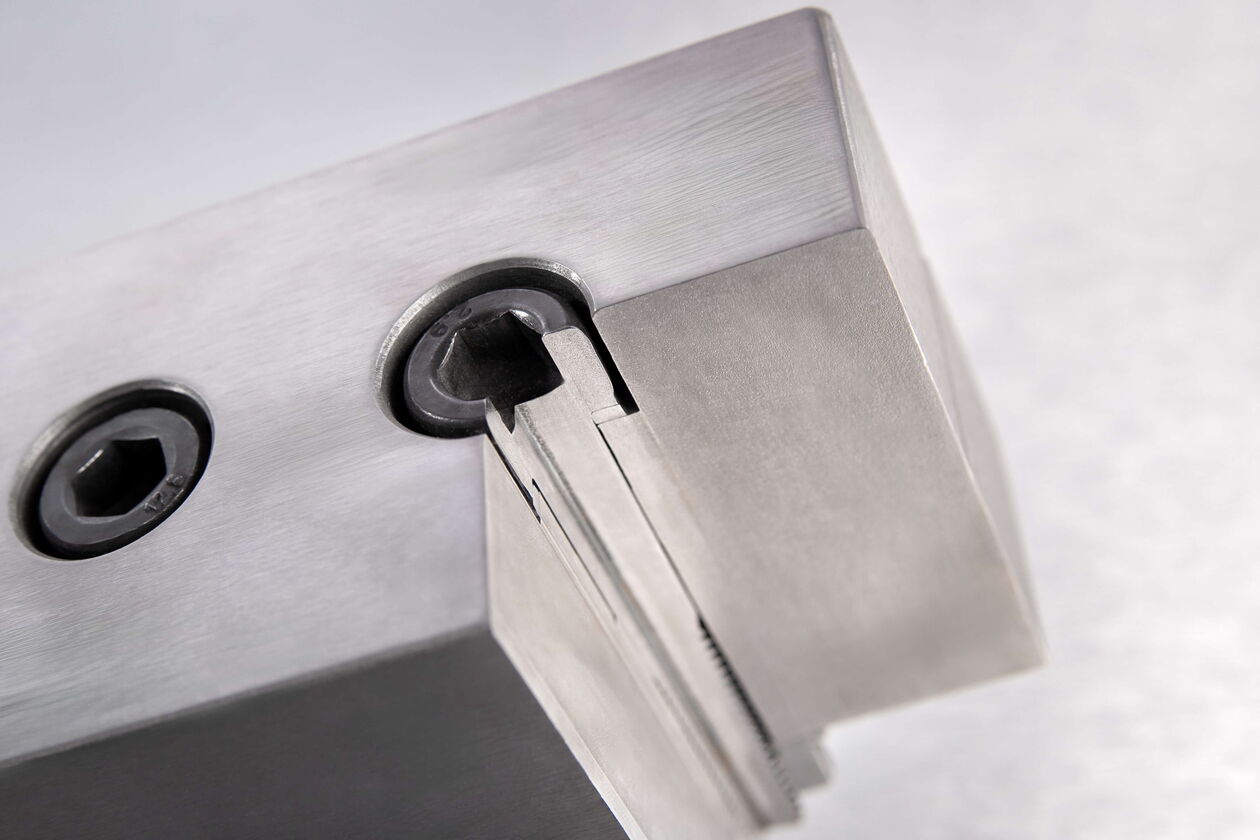

- Optimale Geometrie für enge Bauräume und Flachsenkungen
Optimale, platzsparende Abmessung für enge Bauräume und begrenzte Kopfauflagen – ideal für kompakte Schraubenverbindungen mit hohen konstruktiven Anforderungen. - Zuverlässig unter dynamischen und realen Einsatzbedingungen
Sichert Schraubenverbindungen auch bei Vibrationen, wechselnden Lasten und Grenzbeanspruchungen. - Montage- und kosteneffizientes Systemdesign
Reduziert Bauteilvielfalt, optimiert den Materialeinsatz und senkt nachhaltig die Gesamt- und Prozesskosten bei gleichzeitig erhöhter Betriebssicherheit.
Gegenüberstellung möglicher Lösungen für hochbeanspruchte Schraubenverbindungen
| Zahnscheibe | Fächerscheibe | Federring | Sperrzahnscheibe | SK-Z | |
|---|---|---|---|---|---|
|
|
|
|
|
|
| Schonung der Gegenlage |
|
|
|
|
|
| Reduzierung von Losdreheffekten (gemäß DIN 65151) |
|
|
|
|
|
| Federwirkung, Reduzierung von Lockerungseffekten (gem. DIN EN 17976, DIN 267-26) |
|
|
1
|
1
|
1
|
| Definierter / reproduzierbare Kontaktdruck (Reibbeiwert) |
|
|
|
|
|
| Einteilige Schraubensicherungslösung |
|
|
|
|
|
| Korrosionsschutz (Stahl > 720 h NSS ; Niro > 4200 h NSS gem. ISO 9227) |
|
|
|
|
|
| Normenkonform |
|
|
|
|
|
nachgewiesen / typisch vorhanden
eingeschränkt / anwendungsabhängig
nicht nachgewiesen / nicht primäre Funktion
Ausführungen
| Federstahl EN 1.1211 /1.1221 / 1.1231 |
Edelstahl A41 EN 1.4401 |
|
|---|---|---|
| Härte / Festigkeit | ≥ 430 HV10 | ≥ 595 N/mm2 |
| Beschichtung | Zinklamellenbeschichtung | - |
| Korr.-schutz | > 720h im Salzsprühnebeltest (gemäß ISO 9227) | PREN 27 (bezogen auf Grundwerkstoff) |
| Temperaturbereich | -40°C bis 150°C | -40°C bis 150°C |
| Schraubengüte | Zylinderschrauben | Zylinderschrauben |
| Abmessungsbereich | M6 - M16 | M6 - M16 |
Anwendungsbereiche
Eine Schraubenverbindung ist ein System,
das sich ausgehend von der Grundfunktion „Klemmung“ in mehre Teilfunktionen untergliedert.

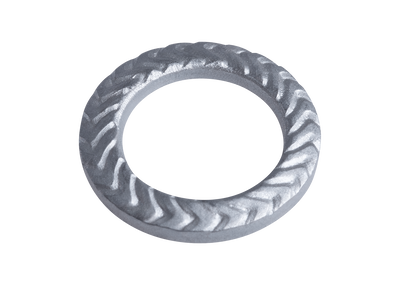

Wie funktioniert eine SK-Z?
Kraftschlüssig, federnd mit bogenförmiger Geometrie abgestimmt auf die Vorspannkraft je nach Festigkeitsklasse.
- Steigert die Nachgiebigkeit der Schraubenverbindung
- Verhindert das Lockern und unterstützt den Sicherungseffekt gegenüber selbsttätigem Losdrehen
Formschlüssig sperrende Wirkung durch die Verzahnung unter dem Schraubenkopf bzw. an der Mutter.
- Unterstützt den Sicherungseffekt gegenüber selbsttätigem Losdrehen
Sind NSK-Scheiben wiederverwendbar?
NSK-Scheiben verfügen über ein definiertes und reproduzierbares Federverhalten und können – bei nachgewiesener Funktionsfähigkeit und unter Einhaltung der normativen Randbedingungen – je nach Verschraubungsart auch wiederverwendet werden.
Bei der Bewertung der Wiederverwendbarkeit ist jedoch nicht allein das Sicherungselement entscheidend, sondern die gesamte Schraubenverbindung im jeweiligen Anwendungsfall.
teckentrup SLI verfolgt hierzu einen ganzheitlichen, systemorientierten Ansatz, bei dem alle relevanten Einflussgrößen berücksichtigt werden.
Wiederverwendbarkeit ist insbesondere bei hoch belasteten Schraubenverbindungen kein Standardfall, sondern eine anwendungsbezogene Entscheidung, die eine technische Bewertung erfordert. Ohne entsprechenden Nachweis können – insbesondere ab mittleren Sicherheitsanforderungen – sowohl funktionale als auch rechtliche Risiken entstehen.
Für eine sichere Bewertung sind Prüfungen hinsichtlich Reibungszahl, Vorspannkraft und Losdrehsicherheit erforderlich – abgestimmt auf Anwendung und Anzahl der Montagezyklen. Ergänzend ist eine Dokumentation der Anzugszyklen sowie die Einhaltung definierter Einsatzgrenzen durch den Anwender sicherzustellen.
In sicherheitskritischen Anwendungen oder bei überelastischen Anziehverfahren ist eine Wiederverwendung in der Regel nicht vorgesehen.
Warum dreht sich die NSK-Scheibe beim Anziehen nicht mit?
Das Verhalten der NSK-Scheibe basiert auf ihrer spezifischen Geometrie und der gezielten Auslegung der Krafteinleitung.
Beim Anziehen wird das Drehmoment zunächst über einen kleineren, ringförmigen Bereich im Innendurchmesser eingeleitet, während sich die Scheibe gleichzeitig über ihren größeren Außendurchmesser auf der Gegenlage abstützt.
Durch die Geometrie der NSK-Scheibe entsteht am Außendurchmesser ein höheres Haltemoment als das eingeleitete Drehmoment am Innendurchmesser. Dadurch bleibt die Scheibe stabil in Position und dreht sich beim Anziehen nicht mit.
Ergebnis: Eine definierte Krafteinleitung, stabile Montagebedingungen und eine reproduzierbare Vorspannkraft.
Wie werden SK-Z geprüft?
Mindestrestfederkraftermittlung gem. DIN 267-26
Kraftmessung bei einer Entlastung der Verschraubung um 20μm (Technische Lieferbedingungen für Spannscheiben aus Federstahl für Schraubenverbindungen)
Reibbeiwerte werden ermittelt gem. DIN 16047
Entscheidend für einen gleichbleibend und definierten Reibungskoeffizienten mit geringer Toleranz sind:
a.) die Form des Verbindungselementes
b.) die Oberflächenbeschichtung des Verbindungselementes
Vibrationsprüfung gem. DIN 65151 & DIN 25201-4 Anhang B.
- Anwendungsorientierte Prüfung mit kreisloch- als auch langlochförmigen Proben.
- Interne Prüfungen sind durch externe Institute verifiziert.
Druckkegelprüfung
Durchbiegungsversuche
Herstellerbezogene Prüfung. Anwendungsseitig sind die Eigenschaften festzulegen
Prüfung lnterkristalline Korrosion ASTM A 262 - 2015
Gefügeseitiger Nachweis Korrosionsbeständigkeit
Loch-/ Spaltkorrosion ISO 15158:2014-02
Nachweis Lochkorrosionsbeständigkeit
Umgebungsspezifische Korrosionsschutzprüfung
Salzsprühnebeltest nach ISO 9227
Variante Federstahl (C60 / C67) mit Zinklamelle
| SK-Z | Artikelnummer | DI | DA | S1 | H | Gew./1.000 St. | St./VPE | 3D Download | Anfragen |
|---|---|---|---|---|---|---|---|---|---|
| SK-Z6 | 090630 | Ø 6.10+0.48 | Ø 9.90-0.36 | 1.40±0.10 | 1.60+0.20 | 0,50 kg | 1.000 | Download | In die Anfrageliste |
| SK-Z8 | 090640 | Ø 8.20+0.58 | Ø 12.70-0.36 | 1.40±0.10 | 1.70+0.20 | 0,90 kg | 1.000 | Download | In die Anfrageliste |
| SK-Z10 | 090650 | Ø 10.20.0.58 | Ø 16.10-0.36 | 1.60±0.10 | 2.00+0.20 | 1,50 kg | 500 | Download | In die Anfrageliste |
| SK-Z12 | 090660 | Ø 12.40+0.58 | Ø 18.30-0.52 | 1.80±0.10 | 2.40+0.20 | 2,00 kg | 500 | Download | In die Anfrageliste |
| SK-Z14 | 090670 | Ø 14.40+0.58 | Ø 21.40-0.52 | 2.50±0.10 | 2.90+0.20 | 3,70 kg | 500 | Download | In die Anfrageliste |
| SK-Z16 | 090680 | Ø 16.40+0.58 | Ø 24.60-0.52 | 2.50±0.10 | 3.10+0.20 | 5,10 kg | 500 | Download | In die Anfrageliste |
Variante Edelstahl (A4) 1.4401
| SK-Z | Artikelnummer | DI | DA | S1 | H | Gew./1.000 St. | St./VPE | 3D Download | Anfrage |
|---|---|---|---|---|---|---|---|---|---|
| SK-Z6 | 096630 | Ø 6.10+0.48 | Ø 9.90-0.36 | 1.40±0.10 | 1.60+0.20 | 0,50 kg | 1.000 | Download | In die Anfrageliste |
| SK-Z8 | 096640 | Ø 8.20+0.58 | Ø 12.70-0.36 | 1.40±0.10 | 1.70+0.20 | 0,90 kg | 1.000 | Download | In die Anfrageliste |
| SK-Z10 | 096650 | Ø 10.20.0.58 | Ø 16.10-0.36 | 1.60±0.10 | 2.00+0.20 | 1,50 kg | 500 | Download | In die Anfrageliste |
| SK-Z12 | 096660 | Ø 12.40+0.58 | Ø 18.30-0.52 | 1.80±0.10 | 2.40+0.20 | 2,00 kg | 500 | Download | In die Anfrageliste |
| SK-Z14 | 096670 | Ø 14.40+0.58 | Ø 21.40-0.52 | 2.50±0.10 | 2.90+0.20 | 3,70 kg | 500 | Download | In die Anfrageliste |
| SK-Z16 | 096680 | Ø 16.40+0.58 | Ø 24.60-0.52 | 2.50±0.10 | 3.10+0.20 | 5,10 kg | 500 | Download | In die Anfrageliste |
3D Download
Gerne stellen wir Ihnen die Konstruktionsdateien unserer Scheiben als STP-Daten zur Verfügung. Um die Datei herunterzuladen, geben Sie bitte die nachfolgenden Daten ein.
