NSK

Multifunktionale Schraubensicherungen wie NSK®-Scheiben vereinen Losdreh- und Lockerungssicherung in einem Element, steigern Nachgiebigkeit, Gleitfestigkeit sowie Robustheit und verbessern so Effizienz und Resilienz der gesamten Konstruktion. Sie ermöglichen zudem neue Konstruktionsfreiheiten, besonders bei kurzen Klemmlängen, und ersetzen künftig klassische Einzellösungen zur Lockerungs- oder Losdrehsicherung.

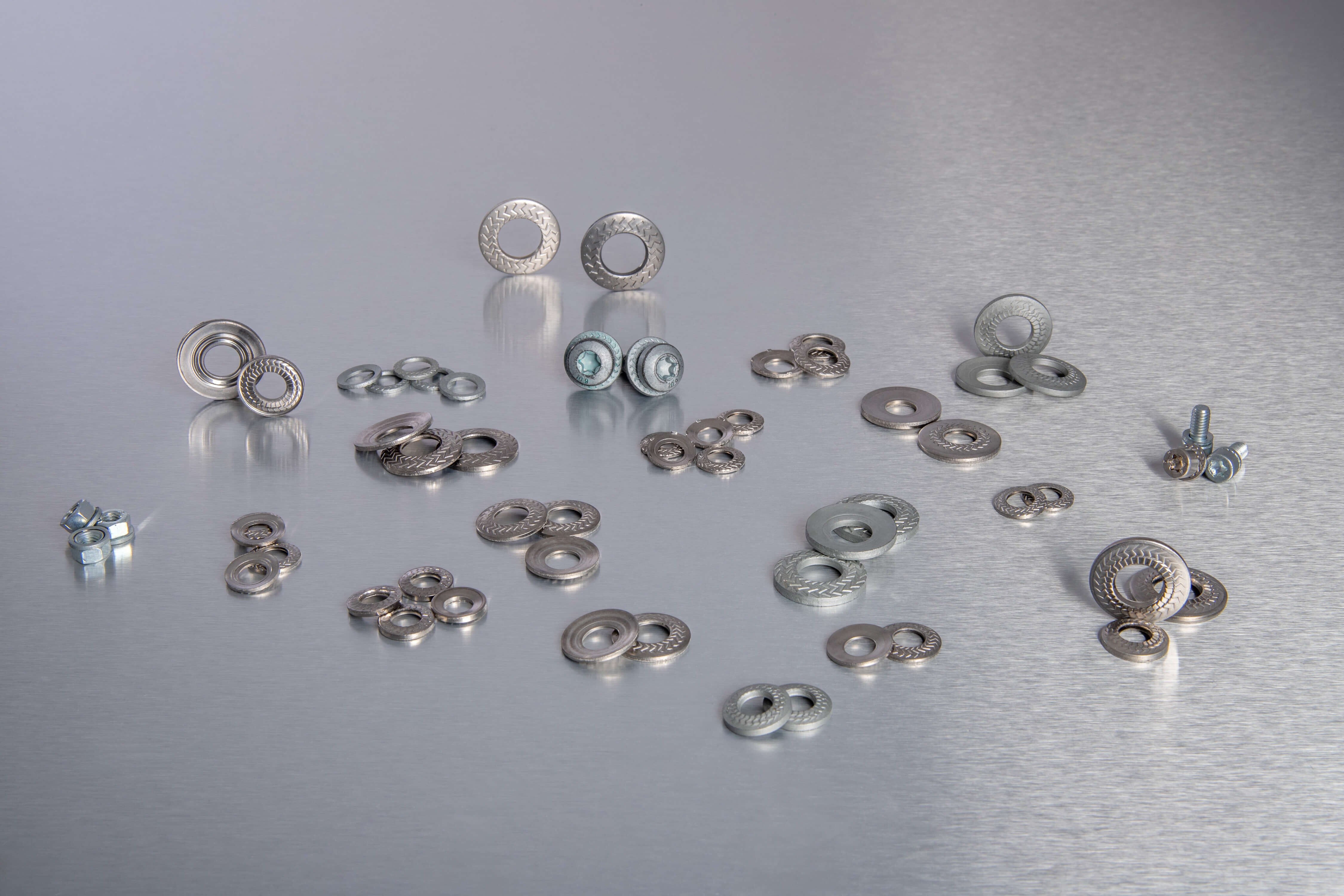

NSK-Scheiben sind einteilige, multifunktionale Schraubensicherungselemente, die kraft- und formschlüssig gegen Lockern und Losdrehen wirken. Sie steigern die elastische Nachgiebigkeit und Gleitfestigkeit, eignen sich bis Festigkeitsklasse 12.9 auch für elektrisch leitende Verbindungen (Erdung & Potentialausgleich) sowie elektrischen Kontaktverschraubungen, erfüllen diverse Normen, wie die DIN EN 17976, DIN 25201, DIN 50343, DIN 267 Teil 26, gelten als Stand der Technik und bieten montagefreundliche, normkonforme sowie kosten- und gewichtseffiziente Lösungen.

Die elastische Nachgiebigkeit beeinflusst maßgeblich die Vorspannkraft und Gleitfestigkeit von Schraubenverbindungen. Sie wird durch Schraube, Gegenlagen und geeignete Federelemente bestimmt. Spannscheiben nach DIN 6796 oder NSK-Scheiben erhöhen diese Wirkung und mindern Vorspannkraftverluste, besonders bei kurzen Klemmlängen. Nicht geeignete Elemente sind ausgeschlossen; normkonforme Varianten lassen sich per Restfederkraft prüfen. Siehe auch Fachbericht Eisenbahningenieur.

Zunächst kommt es bei dem Lösemechanismus von Schraubenverbindungen zur Lockerungsphase. Beim Lockern bzw. in der Lockerungsphase von Schraubenverbindungen sinkt die Vorspannkraft durch Setzen, Relaxation und Kriechen. Die Gleitfestigkeit bleibt erhalten, sodass Betriebskräfte weiterhin durch Klemmung übertragen werden. Setzen erfolgt durch plastisches Einebnen rauer Oberflächen direkt nach der Montage. Relaxation und Kriechen führen langfristig zu weiterem Kraftabbau. Schraubenverbindungen könnten durch spezielle Schraubensicherungselementen gegen das Lockern oder durch multifunktionale Schraubensicherungselemente gesichert werden.

Gleitfestigkeit bezeichnet die maximale Scherkraft, die eine Schraubenverbindung übertragen kann, bevor Bauteile gegeneinander gleiten. Besonders bei kurzen Klemmlängen erhöht der Einsatz federnder Elemente wie Spannscheiben (DIN 6796) oder NSK-Scheiben die Sicherheit gegen Gleiten deutlich. Neben funktionalen Vorteilen unterstützen diese Elemente auch Leichtbauziele und CO₂-Reduktion. Eine Bewertung erfolgt z. B. nach VDI 2230 Blatt 1. Siehe auch Fachbericht Eisenbahningenieur.

Elektrische Kontaktverschraubungen übertragen Strom über geklemmte Kontaktflächen der Leitermaterialien, nicht über die Schraube. Sie erfordern stabilen Kontaktdruck und minimale Anzahl an Trennfugen. NSK-E/EL-Scheiben bieten elastische Nachgiebigkeit, Losdrehsicherung und normkonforme Sicherheit – ideal für moderne Anwendungen. Siehe auch Fachbericht NSK-E.
